Linha de Montagem de Mini Veículos Elétricos: Solução de Produção com Transportador de Corrente de Arraste, Processos e Parâmetros Personalizáveis

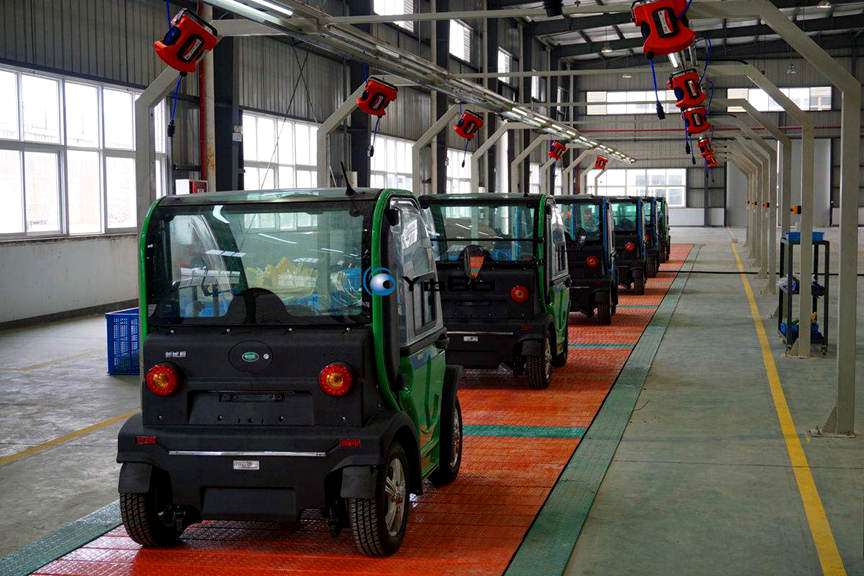

A linha de montagem de mini veículos elétricos é o núcleo da fabricação de microcarros elétricos, desde os componentes até o veículo completo. Com base em uma linha real (Figura 1), este artigo apresenta a classificação do setor de mini veículos elétricos e detalha o projeto geral, os processos e os parâmetros personalizáveis da linha de produção de veículos elétricos pequenos, servindo como referência para planejamento de produção e seleção de equipamentos.
1. Panorama do Setor e Classificação dos Mini Veículos Elétricos
“Mini veículo elétrico” não é uma categoria única. Antes de planejar a linha de montagem de mini veículos elétricos, é preciso definir o produto. Por status regulatório e aplicação, o setor se divide em três categorias:
1.1 Carros de Passeio Elétricos Micro e Compactos — Categorias A00 / A0 (homologados)
- Definição: veículos elétricos com comprimento ≤ 3,6 m (A00) ou 3,6–4,3 m (A0), incluídos no catálogo do Ministério da Indústria, com placa verde, direito a isenção de IPI/IOF e cobertura de garantia e recall.
- Modelos típicos: Wuling Hongguang MINIEV (mais de 1,2 milhão de unidades vendidas), BYD Seagull, Changan Lumin e Geely Panda mini; preços concentrados entre R$ equivalente a 3–8 mil dólares, autonomia de 120–400 km.
- Característica da linha: as quatro operações tradicionais (estamparia, solda, pintura e montagem final), ciclo rápido e grande volume — uma linha de produção de veículos elétricos pequenos com rastreabilidade completa.
1.2 Veículos Elétricos de Baixa Velocidade (“carro para idosos”, regulação em endurecimento)
- Definição: quadriciclos elétricos com velocidade ≤ 40–70 km/h, dimensões menores que os A00, geralmente fora do catálogo de homologação; preço de milhares a cerca de 3 mil dólares.
- Cenário regulatório: desde 2024, cidades como Pequim proíbem veículos irregulares de três/quatro rodas nas vias públicas; a categoria está sendo substituída rapidamente pelos modelos A00 homologados.
- Característica da linha: linhas manuais ou semimecanizadas em fábricas de pequeno e médio porte, com requisitos baixos de ciclo e precisão — o público principal da linha de montagem de mini veículos elétricos econômica descrita neste artigo.
1.3 Veículos Elétricos Utilitários de Áreas Fechadas (fora de estrada)
- Definição: carros de passeio para parques turísticos, patrulha de condomínios e logística fabril, sem circulação em vias públicas nem exigência de homologação.
- Características típicas: 2 ou 4 lugares, massa em ordem de marcha de 400–800 kg, carroceria monobloco com motor elétrico acionando o eixo traseiro — mesma configuração do veículo da Figura 1.
Resumo: a linha de montagem de mini veículos elétricos aqui descrita atende principalmente às categorias 1.2 e 1.3, com compatibilidade para produzir em pequena escala os modelos A00 em linha mista — produto leve (peso total < 1,5 t), lote médio (alguns milhares de unidades por turno ao ano) e exigências de baixo investimento, escalabilidade e troca rápida de modelo. Essas são exatamente as condições de aplicação típicas de uma linha de produção de veículos elétricos pequenos com transportador de corrente de arraste.
2. Projeto Geral da Linha (com base na Figura 1)
2.1 Tipo de transportador: sistema de corrente de arraste no piso (Floor Drag Chain)
Adota-se o sistema de corrente de arraste no piso (Floor Drag Chain): corrente e carrinhos instalados em vala, com o topo do carrinho nivelado ao piso; o veículo (ou o skate de apoio) é arrastado pelos carrinhos em movimento escalonado ao longo da sequência linear de postos. A disposição da Figura 1 — skates laranja ao longo do trilho, um veículo por posição e separação entre pedestres e veículos — é o layout típico desse sistema.
| Dimensão | Descrição |
|---|---|
| Capacidade de carga | Carga por ponto na faixa de toneladas, cobrindo veículo + skate (aprox. 1–1,5 t) |
| Ciclo | Operação intermitente escalonada, ciclo de 15–30 min/unidade ajustável por inversor, ideal para lotes médios |
| Investimento | Estrutura simples, sem estrutura aérea de aço, custo muito inferior ao EMS ou ao transportador por atrito |
| Expansão | Linha modular, permite alongamento e postos adicionais por fases conforme a rampa de capacidade |
2.2 Layout geral (correspondência com a Figura 1)
- Linha principal: corrente de arraste + skates de apoio, veículos alinhados longitudinalmente em fila única, espaçamento entre postos de 4–6 m;
- Ferramentas aéreas: balancim de ferramentas suspenso sobre cada posto (dispositivos vermelhos da Figura 1, com mangueiras/cabos), cobrindo aperto, içamento e inspeção;
- Terminais de posto: colunas de equipamentos ao lado da linha (armários da Figura 1), integrando carregamento, inspeção e estação PLC;
- Separação pedestre/veículo: faixas amarelas para circulação de pessoas + área verde de postos, conforme normas de segurança de montagem final;
- Configuração auxiliar: trilhos KBK / talha elétrica para içamento de pacote de baterias, eixos traseiros e outros componentes pesados.
2.3 Parâmetros técnicos principais (valores de referência, baseados em parâmetros públicos do setor)
| Item | Unidade | Parâmetro |
|---|---|---|
| Ciclo de produção | min/unid. | 15–30 (ajustável por inversor, intermitente) |
| Velocidade da linha | m/min | 2,0–8,0 variável contínua (escalonada) |
| Passo da corrente P | mm | 250 (série usual 150/200/240/250/300) |
| Carga por ponto | t | ≥ 1,5 (com skate, tração verificada por carga progressiva) |
| Coeficiente de segurança da corrente | — | Carga de ruptura / carga de trabalho ≥ 2,5 |
| Espaçamento entre postos | mm | 4000–6000 |
| Acionamento | — | Motorredutor SEW ou equivalente + inversor, proteção contra ruptura/emperramento de corrente, pino de cisalhamento de segurança |
| Tensionamento | — | Tensionador por parafuso ou contrapeso, ajustável e travável |
| Lubrificação | — | Graxa/nebulização automática |
| Controle | — | CLP mestre, alarme sonoro/luminoso (10 s antes da partida), cabo de emergência em toda a linha |
| Interfaces civis | — | Passagem de inspeção na vala, iluminação completa, drenagem, tampas t=6–8 |
| Utilidades | — | AC380 V trifásico, ar comprimido 4–7 bar no ponto final |
| Base anual de tempo | — | 210 dias/ano, 8 h/turno, taxa de utilização de equipamento 90% |
Exemplo de verificação de capacidade: horas efetivas por turno ao ano = 210 × 8 × 0,9 = 1512 h. Com ciclo de 20 min/unidade, a capacidade anual por turno ≈ 4.500 unidades/ano; com ciclo de 30 min, cerca de 3.000 unidades/ano. Na fase 2 (dois turnos / mais posições), a capacidade pode superar 10 mil unidades.
Restrições de velocidade: velocidade de linha de arraste recomendada ≤ 20 m/min; quando a aceleração de partida/parada > 1 m/s², é obrigatório guia de retenção para evitar desalinhamento dos carrinhos; o raio mínimo de curvatura deve satisfazer R ≥ 7 × diâmetro do tubo mais grosso.
3. Processos da Linha de Produção de Veículos Elétricos Pequenos
3.1 Fluxo geral
Entrada da carroceria/conjunto chassi na linha (içamento por KBK) → Montagem do chassi (eixo traseiro + motor de tração, suspensão, rodas) → Montagem do sistema "três elétricos" (pacote de baterias, chicote de alta tensão, controlador/DC-DC) → Elétrica de baixa tensão e acabamento interno (painel, chicotes, lanternas, forros) → Fluidos (fluido de freio, refrigerante) → Vidros, limpadores, bancos e itens finais → Saída da linha para área de inspeção → Alinhamento 3D / deriva / peso por eixo → inspeção de iluminação → teste de frenagem → Teste de isolamento e intertravamento de alta tensão (item obrigatório para elétricos) → Teste de rodagem / chuva simulada → carregamento embarcado → Inspeção final, gravação de VIN / placa do fabricante → expedição
3.2 Distribuição de postos (exemplo de 14–16 postos por turno)
| Seção | Conteúdo do posto | Elemento correspondente na Figura 1 |
|---|---|---|
| Entrada | Içamento da carroceria/chassi, posicionamento no skate | Posto inicial |
| Chassi | Montagem do conjunto eixo-motor, suspensão, pneus | Meio da linha, com KBK/balancim |
| Tricelétrico | Içamento do pacote de baterias, conexão do chicote de alta tensão | Ferramentas suspensas + coluna de equipamentos |
| Acabamento | Painel, chicotes, lanternas, forros internos e externos | Postos manuais densos |
| Final | Fluidos, vidros, bancos, preparação para inspeção | Postos finais |
| Inspeção (fora da linha) | Alinhamento/frenagem/iluminação/isolamento/rodagem/carregamento | Colunas de inspeção/carregamento à direita |
Pontos-chave do processo:
- Segurança de alta tensão: ferramentas isoladas nos postos elétricos; teste de intertravamento de alta tensão em posto independente, com operadores certificados;
- Entrada do pacote de baterias: dispositivo de içamento dedicado + pino-guia de posicionamento; parafusos apertados por estágios de torque com registro rastreável;
- Compatibilidade de ciclo com a inspeção: área de inspeção fora da linha configurada na proporção 1:1 para evitar gargalo;
- Controle de qualidade: chaves de torque conectadas à rede nos postos críticos; veículos reprovados seguem por ramal de retrabalho sem bloquear a linha.
4. Parâmetros Personalizáveis da Linha de Montagem de Mini Veículos Elétricos
4.1 Faixas de ciclo e capacidade
| Faixa | Ciclo (min/unid.) | Capacidade anual por turno | Aplicação |
|---|---|---|---|
| Econômica | 30 | ≈ 3.000 | Baixa velocidade / veículos de área fechada, lote pequeno |
| Padrão | 20 | ≈ 4.500 | Produção principal de microcarros |
| Compacta | 15 | ≈ 6.000 | Linha mista de múltiplos modelos A00 |
4.2 Parâmetros mecânicos da linha
- Comprimento efetivo: sob medida conforme o número de postos (exemplo: 66 m / 14 postos), com alongamento por fases;
- Quantidade de carrinhos: nº de postos × 2 + reservas (incluindo retrabalho);
- Passo da corrente: P = 150 / 200 / 240 / 250 / 300 mm, conforme carga e raio de curvatura;
- Carga por ponto: 1 / 2 / 3,5 t em três faixas (cobre microcarros até chassi de utilitários leves em linha mista);
- Modo de retorno: vertical (menor área) ou horizontal circular (menor custo).
4.3 Configuração dos postos (opcionais modulares)
- Ferramentas suspensas: balancim / eixo de aperto / pistola de carregamento suspensa;
- Terminais de posto: coluna simples / coluna inteligente com inspeção / posto de carregamento rápido CC;
- Içamento: trilho KBK, talha elétrica, dispositivo dedicado para pacote de baterias (sob medida conforme as dimensões);
- Linha de inspeção: alinhamento 3D, deriva, peso por eixo, dinamômetro de frenagem, fotômetro, testador de isolamento (pode ser fornecida como ilha de inspeção completa).
4.4 Controle e digitalização
- Marca de CLP e barramento sob escolha (Profinet / EtherCAT / CC-Link);
- Interface MES (opcional): vínculo de VIN, upload de dados de torque, rastreamento de passagem do veículo;
- Sistema Andon e painel de produção (opcionais).
4.5 Condições de fronteira para personalização (a serem fornecidas pelo cliente)
- Definição do produto: dimensões/peso em ordem de marcha do modelo-alvo, linha mista ou não e proporção de modelos;
- Plano de produção: capacidade anual, regime de turnos, plano de expansão;
- Condições do galpão: planta baixa do galpão, malha de colunas, profundidade de escavação da vala e condições de drenagem;
- Utilidades: capacidade de energia, reserva do sistema de ar comprimido;
- Requisitos de conformidade: necessidade de rastreabilidade e sistema de qualidade correspondente à homologação veicular.
5. Conclusão
Uma linha de produção de veículos elétricos pequenos bem dimensionada depende do casamento de três parâmetros: ciclo, passo da corrente e capacidade de carga — velocidade com estabilidade (partida e parada suaves), passo compatível com curvas e carga, e folga de capacidade com coeficiente de segurança ≥ 2,5. Dimensionada segundo a tabela de parâmetros deste artigo, a linha de montagem de mini veículos elétricos atende de forma estável lotes de 3.000–6.000 unidades por turno ao ano, com expansão modular até a faixa de dezenas de milhares de unidades.
