Esta linha de montagem de ar‑condicionado é um equipamento completo de montagem flexível para montagem geral de unidades completas de ar‑condicionado, sendo um equipamento principal dentro das modernas linhas de produção de ar‑condicionado. Suporta simultaneamente a montagem de unidades internas e externas de ar‑condicionado, possibilitando a produção mista de múltiplos modelos. Com sistema de gerenciamento visual digital da fábrica, executa todo o fluxo de fabricação do ar‑condicionado: carregamento de peças, montagem parcial, montagem geral, inspeção em processo até a saída do produto acabado. Adota o modo de operação colaborativa homem‑máquina, combinando operações manuais com automação de transporte de peças‑ferramenta. Pode ser personalizada de acordo com a meta de capacidade do cliente, especificações do produto final e layout físico da fábrica. Esta ficha técnica é baseada em caso real de linha instalada em operação. A linha de montagem de ar‑condicionado apresenta alta confiabilidade operacional, atende à produção contínua em larga escala de fabricantes de eletrodomésticos e se aplica tanto para implantação de novas linhas de produção de ar‑condicionado, quanto para modernização de linhas antigas.
1 Classificação dos produtos de ar‑condicionado
Esta linha de montagem de ar‑condicionado destina‑se à montagem de unidades completas de ar‑condicionado. Os aparelhos são divididos em unidade interna e unidade externa, e classificados conforme aplicação em modelos residenciais e comerciais.
Os modelos residenciais compreendem ar‑condicionados de parede e de piso. A unidade interna realiza a troca de calor e liberação de ar no ambiente interno, composta por evaporador, ventilador, componentes eletrônicos de controle e painéis de carcaça; a unidade externa é responsável pela compressão e troca de calor. Atende faixas de refrigeração de modelos domésticos de pequena potência, com estrutura compacta e alta integração de peças.
Os modelos comerciais incluem sistemas multi‑split e unidades compactas. Possuem maior potência, dimensões e peso superiores aos modelos residenciais, com trocadores de calor, tubulações de refrigeração e sistemas eletrônicos mais complexos. Quanto ao modo de funcionamento, são classificados em ar‑condicionados de frequência fixa e inversores.
Diferentes unidades variam em dimensões externas, peso, disposição de tubulações e componentes elétricos. A linha de produção de ar‑condicionado utiliza paletes de ferramenta flexíveis ajustáveis, possibilitando troca rápida de modelo, reduzindo tempo de parada para mudança de produto sem necessidade de grandes alterações físicas na linha, permitindo produção mista de diversas categorias.
2 Descrição do sistema da linha de montagem

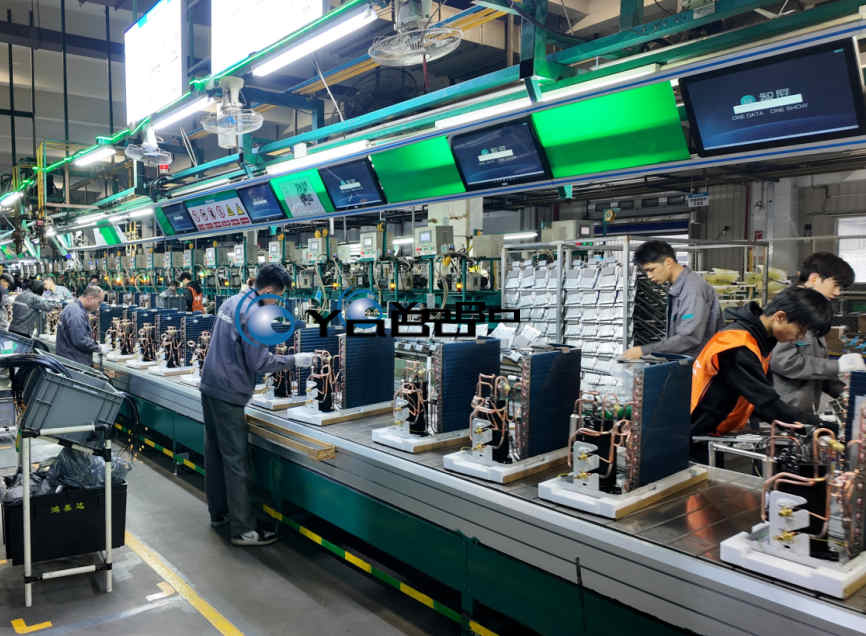

Baseado na foto real da instalação, a linha de montagem de ar‑condicionado para montagem geral adota estrutura longa reta de transporte por placas de ferramenta. A estrutura principal é feita de perfis metálicos com pintura protetora na cor verde, a superfície de trabalho é formada por placas de transporte metálicas resistentes ao desgaste. Os paletes de ferramenta transportam os semiacabados do ar‑condicionado, circulando pela linha conforme o ciclo de produção definido.
Ao longo dos dois lados da linha existem postos de trabalho manuais. Os operadores realizam montagem de peças, conexão de tubos, conexão de chicotes elétricos e aperto de parafusos. Ao redor dos postos há áreas de movimentação de materiais com carrinhos e caixas de armazenamento para abastecimento e estoque temporário de peças. O piso recebe marcações de segurança nas cores amarela e preta para separar áreas de trabalho e corredores de logística, organizando o fluxo e garantindo a segurança operacional.
Na parte superior da linha encontra‑se o sistema de visualização digital distribuído ao longo da linha de produção de ar‑condicionado, composto por múltiplos painéis de tela industrial inteligente (telas suspensas da foto). As telas exibem instruções de montagem, padrões de processo, ciclo de produção, estatísticas de volume e alertas de anomalias, substituindo documentos impressos em papel. Também são instalados sistemas de iluminação industrial, ventiladores pendentes, placas de aviso de segurança e sinalizações de processo para garantir boas condições de trabalho. Nas laterais existem prateleiras para armazenamento de semiacabados como trocadores de calor, carcaças metálicas e motores.
A linha de montagem de ar‑condicionado é formada por sistema de acionamento de transporte, paletes circulantes de ferramenta, unidades de posto de trabalho, sistema de painéis digitais e módulos de segurança. Os dispositivos de fixação dos paletes podem ser rapidamente ajustados conforme as dimensões do ar‑condicionado, compatibilizando unidades internas e externas de diversos tamanhos. Todo layout físico e quantidade de postos podem ser adaptados conforme o produto do cliente.
3 Processo produtivo da linha de montagem de ar‑condicionado
A linha de montagem de ar‑condicionado para montagem geral cobre todo fluxo de montagem de unidades internas e externas, sendo etapa principal da linha de produção de ar‑condicionado. O fluxo geral de processo: carregamento e posicionamento de peças → montagem parcial de componentes de troca de calor → montagem de componentes de potência e tubulações → montagem e conexão elétrica dos componentes de controle → instalação de conjunto de ventilador e hélice → inspeção parcial durante montagem → montagem de carcaça e painéis → teste de vedação do conjunto → teste funcional elétrico completo → separação e retrabalho de peças defeituosas → saída e transporte do produto acabado.
‑Carregamento e posicionamento de peças: os componentes principais como evaporador/trocador de calor, motores e compressores são posicionados nos paletes de ferramenta. As placas de transporte levam os semiacabados até o primeiro posto de montagem. ‑Montagem parcial de componentes principais: os operadores fixam os trocadores de calor, montam amortecedores e suportes estruturais, formando a estrutura base do ar‑condicionado completo. ‑Montagem de componentes de potência e tubulações: para unidades com circuito de refrigeração, realizam‑se conexão e fixação dos tubos. Nas unidades internas foca‑se na montagem do duto de ar; nas unidades externas monta‑se o conjunto do compressor, correspondendo às atividades dos postos mostrados na fotografia. ‑Montagem e conexão elétrica dos componentes de controle: instala‑se a caixa de controle eletrônico, conectam‑se chicotes de motores e sensores, finalizando o sistema elétrico do aparelho. ‑Instalação de conjunto de ventilador e hélice: montam‑se ventiladores e hélices para formar o sistema de circulação de ar. ‑Inspeção parcial durante montagem: existem postos de inspeção na linha de montagem de ar‑condicionado para verificar parafusos, tubulações e chicotes. Os painéis digitais exibem os critérios de inspeção correspondentes, identificando defeitos de montagem precocemente. ‑Montagem de carcaça e painéis: instalam‑se as carcaças metálicas e painéis decorativos, concluindo a montagem externa do aparelho. ‑Teste completo do conjunto: realizam‑se teste de vazamento e teste de funcionamento elétrico, verificando desempenho de refrigeração, segurança elétrica e eliminando unidades com defeitos. ‑Unidades com defeito são sinalizadas e enviadas para área de retrabalho. Os produtos aprovados saem da linha de produção de ar‑condicionado e seguem para a etapa de embalagem.
Os semiacabados circulam nos paletes conforme o ciclo de produção, cada posto executa uma etapa do processo. Os dados de produção são armazenados pelo sistema de painéis, possibilitando rastreabilidade completa do processo de fabricação.
4 Parâmetros gerais (personalizáveis)
Observação: Trata‑se de equipamento não padronizado. Os valores abaixo são referências, podendo ser ajustados conforme condições da fábrica, dimensões do ar‑condicionado e capacidade desejada pelo cliente.
‑Produtos compatíveis: ar‑condicionados residenciais e comerciais, unidades internas e externas, suporta produção mista de modelos de frequência fixa e inversor; ‑Especificação da placa de ferramenta: dimensões personalizáveis, dimensão máxima compatível com aparelho: 1200×600×900 mm, capacidade máxima de carga por placa: 250 kg; ‑Formato da linha: linha de montagem por placas transportadoras, configuração básica reta. Pode receber estrutura de retorno de paletes conforme necessidade; ‑Ciclo de produção: ciclo base de 60‑180 segundos por unidade, velocidade de transporte com regulagem de frequência, ajustável à capacidade produtiva; ‑Modo de acionamento: motor com corrente ou rolos transportadores, com regulagem de frequência; ‑Configuração de postos: quantidade de postos manuais personalizável, incluso sistema de painéis inteligentes digitais para instruções de processo; ‑Ambiente de operação: temperatura ambiente da fábrica entre 0 °C e 45 °C, compatível com instalações de fabricação de eletrodomésticos; ‑Alimentação elétrica: CA 380 V ±10%, 50 Hz. Potência total definida conforme comprimento da linha de produção de ar‑condicionado e módulos opcionais; ‑Módulos opcionais: pode‑se adicionar equipamentos de aperto automático de parafusos, solda automatizada, detecção automática de vazamentos, robôs de carregamento para aumentar o grau de automação; ‑Escopo de personalização: comprimento total da linha, quantidade de postos, estrutura de ferramentas, módulos de automação e adaptação ao layout da fábrica, tudo ajustável conforme projeto.
A linha de montagem de ar‑condicionado adota o modelo de operação colaborativa homem‑máquina aliado ao controle digital, equilibrando investimento de equipamentos e eficiência produtiva, adequada para fabricação em larga escala de ar‑condicionados. Quando o cliente lançar novos produtos, as ferramentas e os programas de processo podem ser atualizados, garantindo boa capacidade de expansão.
