Esta linha de montagem de geladeira é uma linha de montagem circular para geladeiras, um equipamento completo de montagem essencial para fábricas de geladeiras. Destina‑se à montagem geral, carga de refrigerante e operações gerais da unidade de geladeira, suportando produção flexível mista de múltiplos modelos. Sendo um setor‑chave das modernas linhas de produção de geladeira, integra sistema de transporte por corrente de placas em malha fechada circular e treliça de tubulação de carga com seguimento automático. Realiza todo o fluxo de processo: montagem final da geladeira, vácuo e carga de refrigerante, energização, validação de desempenho, identificação de falhas e saída do produto acabado aprovado. Adota o modo de operação colaborativa homem‑máquina. O raio de giro, quantidade de postos e módulos de carga podem ser personalizados conforme capacidade produtiva do cliente, especificações do produto e layout da fábrica. Esta descrição é baseada em caso real de linha instalada. A linha de montagem de geladeira apresenta operação estável e confiável, atende à produção contínua em larga escala de fabricantes de eletrodomésticos, se aplica tanto para implantação de novas linhas de produção de geladeira, quanto para modernização de linhas existentes.
1 Classificação dos produtos de geladeira
Esta linha de montagem de geladeira é destinada à montagem geral, carga de refrigerante e operações da unidade de geladeira. De acordo com o cenário de uso, as geladeiras são divididas em modelos residenciais e comerciais.
Os modelos residenciais incluem versões de uma porta, duas portas, três portas, multi‑portas e portas lado a lado, com sistemas de resfriamento por ar e por condução. A unidade é composta por carcaça, conjunto de portas, sistema de refrigeração, compressor, placa eletrônica, componente de controle de temperatura e tubulação de refrigeração.
Os modelos comerciais englobam freezers comerciais e armários verticais de refrigeração e congelamento, com maior volume, peso elevado e exigências mais rigorosas de resistência estrutural.
Quanto à função, se dividem em unidades de refrigeração, congelamento e mistas refrigeração‑congelamento. Diferentes modelos apresentam variações nas dimensões externas, peso, interfaces de refrigerante, interfaces elétricas e parâmetros operacionais. A linha de produção de geladeira utiliza paletes de ferramenta compatíveis, possibilitando troca rápida de modelo, reduzindo tempo de parada sem necessidade de grandes modificações físicas, garantindo produção mista de múltiplos modelos.
2 Descrição do sistema da linha

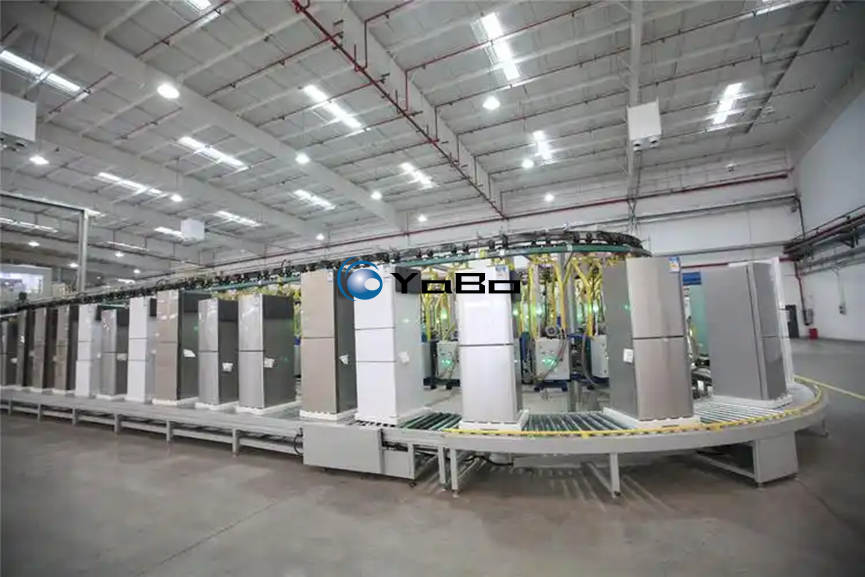

Baseado na foto real, a linha de montagem de geladeira circular adota estrutura de transporte por corrente de placas de alta carga em malha fechada, composta por trechos retos e curvas de giro nas extremidades. Os paletes de ferramenta retornam automaticamente sem necessidade de linha de retorno independente, economizando área de oficina. Os paletes transportam as geladeiras, avançando continuamente conforme o ciclo de produção definido.
Na parte superior da linha há treliças móveis suspensas com mangueiras de carga amarelas e cabos de energia com seguimento automático, sincronizados com os postos para executar vácuo, carga de gás refrigerante, energização da unidade, coleta de sinais e validação de desempenho. A fábrica possui estrutura metálica, iluminação industrial e tubulações organizadas. O piso é revestido com piso industrial, com marcações amarelas de segurança para separar área de equipamentos e corredores de circulação.
A linha de montagem de geladeira é composta por sistema de acionamento por corrente de placas de alta carga, mecanismo de giro curvo, paletes de ferramenta, unidades operacionais de carga com seguimento, treliça de tubulação por posto e módulos de segurança. Os suportes dos paletes podem ser ajustados conforme as dimensões da geladeira para compatibilizar diversos tamanhos. Raio de giro, comprimento total da linha, quantidade de postos e módulos de carga são totalmente personalizáveis para integração completa à linha de produção de geladeira.
3 Processo produtivo da linha de montagem de geladeira
A linha de montagem de geladeira circular foca‑se na montagem final, carga de refrigerante e operações da unidade, sendo elo fundamental da linha de produção de geladeira. Fluxo geral do processo: carregamento e posicionamento da unidade → montagem de acessórios → conexão de tubulação e vácuo → carga de refrigerante → conexão energizada por posto → validação de desempenho da unidade → marcação e separação de peças com falha → desvio para retrabalho → saída e transporte do produto acabado aprovado.
‑Carregamento e posicionamento da unidade: a geladeira já montada é posicionada sobre o palete da corrente de placas e segue para dentro da linha circular. ‑Montagem de acessórios: nos postos são finalizados a montagem de tubulações, peças decorativas e chicotes elétricos. ‑Conexão de tubulação e vácuo: mangueiras com seguimento se conectam à tubulação da geladeira para realizar o vácuo do sistema. ‑Carga de refrigerante: carga quantitativa de gás refrigerante conforme parâmetros do modelo. ‑Conexão energizada por posto: cabos de energia com seguimento se conectam à interface elétrica da geladeira para energizar a unidade. ‑Validação de desempenho da unidade: cada posto verifica funcionamento do compressor, temperatura de refrigeração, segurança elétrica, lógica de controle de temperatura e outros itens. ‑Marcação e separação de peças com falha: unidades com defeito são sinalizadas na linha para posterior desvio para retrabalho. ‑Desvio para retrabalho: produtos reprovados são encaminhados para área de retrabalho. ‑Unidades aprovadas seguem para a etapa de embalagem.
Os paletes retornam automaticamente para a extremidade de carregamento através do mecanismo de giro curvo, formando ciclo fechado. As geladeiras circulam conforme o ciclo de produção. Cada posto executa sua etapa de montagem. Os dados operacionais são armazenados, garantindo rastreabilidade completa do processo produtivo e fornecendo suporte de qualidade para toda a linha de produção de geladeira.
4 Parâmetros gerais (personalizáveis)
Observação: Trata‑se de equipamento não padronizado. Os valores abaixo são referências e podem ser ajustados conforme condições da fábrica, dimensões da geladeira e capacidade desejada pelo cliente.
‑Produtos compatíveis: geladeiras e freezers residenciais/comerciais, suporta produção mista de modelos multi‑portas, portas lado a lado e freezers comerciais; ‑Especificação dos paletes de ferramenta: dimensões personalizáveis, dimensão máxima compatível com produto: 900×850×1900 mm, capacidade máxima de carga por palete: 250 kg; ‑Formato da linha: linha de montagem de geladeira por corrente de placas de alta carga, layout circular em malha fechada com retorno automático dos paletes; ‑Ciclo de produção: ciclo base de 80‑350 segundos por unidade, velocidade de transporte com regulagem de frequência; ‑Modo de acionamento: acionamento por motor, corrente de placas de alta carga e mecanismo de giro, com regulagem de frequência; ‑Configuração de postos: quantidade de postos de montagem, postos de vácuo‑carga e postos operacionais personalizável, incluso unidades de carga e validação energizada com seguimento automático; ‑Ambiente de operação: temperatura da fábrica entre 0‑45 °C, compatível com instalações de fabricação de eletrodomésticos; ‑Alimentação elétrica: CA 380 V ±10%, 50 Hz. Potência total definida conforme comprimento da linha de produção de geladeira, quantidade de postos e módulos opcionais; ‑Módulos opcionais: mecanismo de conexão automática de conectores, módulo de rastreamento por código de barras, envio de dados para sistema MES, módulo de coleta de dados de refrigerante; ‑Escopo de personalização: raio de giro circular, comprimento total da linha, quantidade de postos, estrutura de suporte dos paletes e integração com sistema MES são todos ajustáveis conforme projeto.
A linha de montagem de geladeira adota o sistema combinado de transporte circular em malha fechada e operações de carga com seguimento automático. Dispensa linha independente de retorno de paletes, economizando espaço de oficina, equilibrando investimento e eficiência produtiva, adequada para fabricação em larga escala de geladeiras. Quando o cliente lançar novos modelos, os suportes dos paletes, parâmetros de carga e programas operacionais podem ser atualizados, garantindo excelente capacidade de expansão.
