I. Visão geral do produto
A linha de servidores é um equipamento dedicado de transporte e teste para produção em massa de servidores de rack. A linha de produção de servidores adota estrutura de corrente de velocidade multiplicada 2,5×, cobrindo todo o fluxo: carregamento do gabinete, pré‑montagem de componentes de hardware, cabeamento, aperto de parafusos do conjunto, teste de queima energizado, validação de funções e saída do produto final.
Os servidores possuem múltiplas placas internas e chicotes complexos, com requisitos elevados de proteção anti‑estática e teste on‑line. A linha de servidores adota operação por postos segmentados, substituindo o trabalho em bancada fixa tradicional, com ritmo de produção ajustável. Toda a linha é equipada com paletes anti‑estáticos para evitar danos por descarga eletrostática em componentes precisos como placa‑mãe, memórias e discos rígidos. A linha suporta transporte flexível com acumulação: uma peça pode parar em um posto sem interromper o funcionamento da corrente principal. A linha de produção de servidores conta com layout de retorno fechado de dois andares. Os paletes vazios retornam automaticamente sem transporte manual, possibilitando operação contínua para atender à demanda de produção em massa de montagem e teste de queima de servidores em fábricas de hardware de TI.
II. Detalhes da foto do equipamento (visão técnica de engenharia)

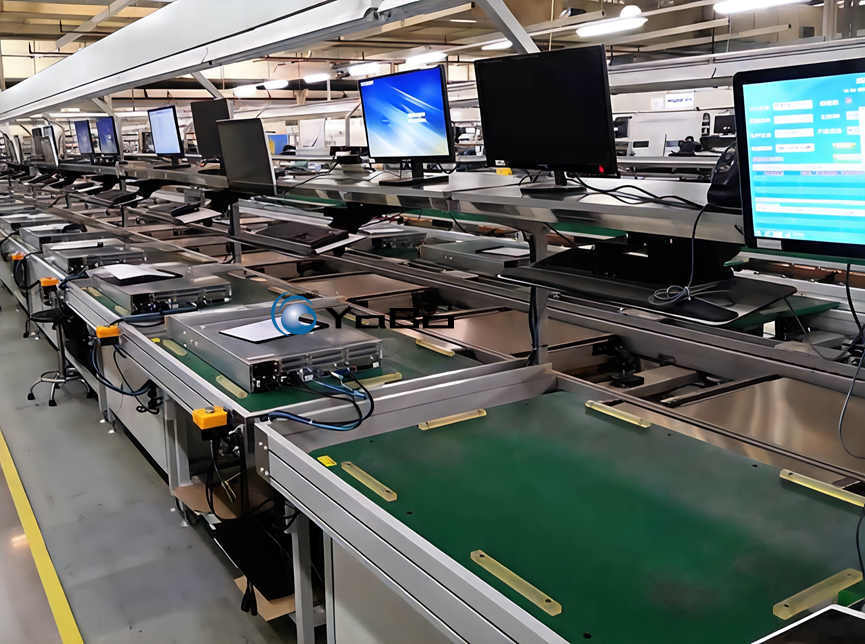

O equipamento da foto é uma linha de servidores reta com retorno duplo andar, modelo padrão da linha de produção de servidores, adequado para oficinas com montagem e teste de queima on‑line integrados. Os postos são organizados de forma ordenada. Cada posto conta com computador industrial independente para ler número de série SN, registrar informações de montagem e salvar dados de teste do equipamento.
A linha de produção de servidores é montada modularmente com perfis de alumínio reforçados industriais, com estrutura rígida e resistente à deformação, suportando operação contínua 24 horas. É possível adicionar/remover postos e ajustar o comprimento total da linha conforme a capacidade produtiva, com manutenção e modificação práticas. O equipamento tem estrutura de dois andares: o andar superior funciona como camada de transporte de trabalho, onde os gabinetes de servidor circulam para montagem, cabeamento e teste de queima; o andar inferior realiza o retorno automático dos paletes vazios até a área de carregamento, evitando paradas por espera de paletes.
A linha de servidores é totalmente equipada com paletes anti‑estáticos revestidos com almofada de borracha anti‑estática verde, que evitam arranhões no gabinete e dissipam cargas eletrostáticas para proteger os componentes internos. Os paletes possuem batentes de posicionamento para fixar o gabinete do servidor e evitar deslocamento durante o transporte.
Cada posto é equipado com monitor suspenso e teclado‑mouse. É possível ler o SN do servidor, inserir dados de montagem e executar teste de queima energizado. Nos lados dos postos existem portas de sinal e alimentação para conectar diretamente os cabos de teste do servidor, realizando energização, teste de pressão e validação de reconhecimento de hardware. Cada posto opera de forma independente sem interferência entre processos. Todos os dados de montagem e teste são rastreáveis, garantindo a consistência de produção de cada servidor.
III. Fluxo de processo padronizado de montagem de servidores
A linha de servidores trabalha com transporte por paletes com espaçamento fixo e postos independentes, com processos definidos e ritmo estável:
- Carregamento e posicionamento do gabinete: Colocar o gabinete vazio do servidor sobre o palete anti‑estático da linha de servidores. Os batentes de posicionamento fixam a peça, que é transportada para os postos de trabalho.
- Pré‑montagem dos componentes principais: Instalar placa‑mãe, CPU, memórias, discos rígidos, fonte de alimentação, placa de rede, placa RAID e outras peças, apertando todos os parafusos de fixação.
- Organização dos chicotes: Conectar cabos de alimentação, cabos de dados dos discos e cabos de controle de sinal. Organizar o trajeto dos fios para evitar aperto e interferência.
- Montagem e aperto da tampa do gabinete: Revisar os componentes internos, instalar a tampa do gabinete e apertar os parafusos externos.
- Teste de queima energizado no posto: A peça chega ao posto de teste. Conectar os cabos de teste, energizar o equipamento, executar reconhecimento de hardware, teste de pressão e validação de firmware, salvando os dados de teste.
- Triagem de defeitos: Produtos com falha no teste de queima são separados no mesmo posto para reparo; produtos aprovados seguem para o próximo processo.
- Verificação final do produto: Inspecionar aparência do gabinete, aperto dos parafusos, estado das interfaces, colagem da etiqueta SN e conferir os registros de teste.
- Saída do produto final e retorno do palete: Produtos aprovados são embalados. Os paletes vazios retornam automaticamente pelo trilho do andar inferior da linha de produção de servidores até a área de carregamento para um novo ciclo de produção.
IV. Especificações técnicas principais do equipamento
A linha de servidores adota sistema de corrente de velocidade multiplicada 2,5× industrial. Todos os parâmetros são adaptados ao tamanho, peso e requisitos anti‑estáticos de teste de queima de gabinetes de servidores de rack:
| Item | Especificação |
|---|---|
| Sistema de transporte | Corrente de velocidade multiplicada 2,5× com acumulação. Cada posto pode parar separadamente enquanto a corrente principal continua funcionando, adequado ao ritmo flexível da linha de servidores |
| Material da estrutura | Quadro modular de perfis de alumínio reforçados industriais, estável e resistente à deformação, para operação 24h contínua da linha de produção de servidores |
| Largura útil do posto | 800‑1200 mm, personalizável, compatível com gabinetes de servidores de rack 2U‑4U |
| Especificação do palete | 800×600 mm (personalizável), almofada de borracha anti‑estática verde com batentes de posicionamento, resistividade anti‑estática 10⁶‑10⁹Ω |
| Modo de ajuste de velocidade | Ajuste de velocidade por inversor de frequência, velocidade 0,5‑3 m/min, ajustável conforme capacidade da linha de produção de servidores |
| Modo de acionamento | Motor redutor com inversor de frequência, baixo ruído, transporte suave sem impacto, evitando danos por vibração aos componentes internos |
| Estrutura da linha | Estrutura de ciclo fechado duplo andar: andar superior para montagem e teste; andar inferior para retorno automático dos paletes, ciclo automatizado da linha de servidores |
| Carga nominal por posto | ≥100 kg, atende à demanda de carga para montagem e teste de queima de servidores de rack |
| Especificação de alimentação | AC220V/380V 50 Hz, com proteções de sobrecarga, curto‑circuito e fuga de corrente; cada posto conta com tomadas independentes para teste |
| Configuração padrão do posto | Palete anti‑estático, batentes de posicionamento da peça, botões de início/parada do posto, suporte para monitor suspenso, interfaces de alimentação e sinal, área dedicada para materiais |
| Produtos compatíveis | Montagem, teste de queima de hardware, teste funcional e envelhecimento de servidores de rack 2U‑4U |
| Características de operação | Posicionamento preciso, funcionamento estável, excelente desempenho anti‑estático, suporta teste de queima on‑line, para produção padronizada em larga escala da linha de produção de servidores |
