Esta linha de montagem de máquina de lavar é uma linha de montagem e inspeção para máquinas de lavar de tambor. É um equipamento completo de montagem e inspeção essencial para fábricas de máquinas de lavar. Destina‑se à inspeção online após a montagem completa das máquinas de lavar de tambor e suporta a produção flexível mista de vários modelos. Sendo um equipamento‑chave dentro das modernas linhas de produção de máquina de lavar, integra sistema de inspeção eletrônico distribuído por posto de trabalho e sistema de transporte por corrente de placas. Realiza todo o fluxo de processo: montagem final da máquina de lavar, teste energizado, validação de desempenho, identificação de falhas, envio da unidade para câmara de teste e saída do produto acabado aprovado. Adota o modo de operação colaborativa homem‑máquina. Os módulos de transporte e inspeção podem ser personalizados de acordo com a capacidade produtiva do cliente, especificações do produto e layout da fábrica. Esta descrição é baseada em caso real de linha instalada. A linha de montagem de máquina de lavar apresenta operação estável, atende à produção contínua em larga escala de fabricantes de eletrodomésticos e se aplica tanto para implantação de novas linhas de produção de máquina de lavar, quanto para modernização de linhas existentes.
1 Classificação dos produtos de máquina de lavar
Esta linha de montagem de máquina de lavar é destinada à montagem e inspeção de máquinas de lavar de tambor. De acordo com o cenário de uso, as máquinas de lavar de tambor são divididas em modelos residenciais e comerciais.
Os modelos residenciais incluem versões com lavagem‑secagem integrada e somente lavagem, com capacidade comum de 8‑12 kg. Possuem carcaça altamente integrada, composta por invólucro externo, tambor interno, motor, conjunto de amortecimento, conjunto de porta, placa de controle eletrônico e componentes de entrada e saída de água.
Os modelos comerciais são utilizados em cenários de lavagem profissional, com maior capacidade, peso elevado e requisitos mais rigorosos para resistência estrutural.
Quanto à função, se dividem em máquinas de lavar apenas para lavagem e modelos com lavagem‑secagem integrada. Diferentes modelos apresentam variações nas dimensões externas, peso, interfaces elétricas e parâmetros de inspeção. A linha de produção de máquina de lavar utiliza paletes de ferramenta compatíveis, possibilitando troca rápida de modelo, reduzindo tempo de parada sem necessidade de grandes modificações físicas, garantindo produção mista de múltiplos modelos.
2 Descrição do sistema da linha

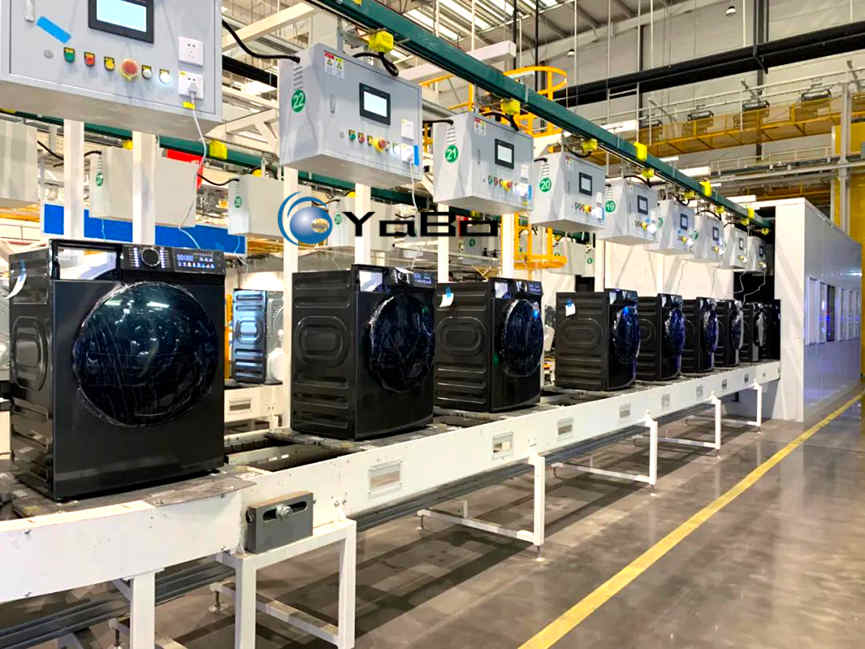

Baseado na foto real, a linha de montagem de máquina de lavar para montagem e inspeção de máquinas de lavar de tambor adota estrutura de transporte por corrente de placas de alta carga. A estrutura é fabricada em aço com pintura branca. Os paletes de ferramenta transportam as máquinas de lavar, avançando continuamente conforme o ciclo de produção definido.
Na treliça superior da linha estão suspensos múltiplos painéis de controle independentes por posto. Cada painel dispõe de interface de tela sensível ao toque, botões de operação, botão de parada de emergência e indicadores luminosos, com numeração individual para cada posto. Cada posto de inspeção corresponde a uma unidade completa, possibilitando energização individual, coleta de sinais e teste funcional da máquina. Os cabos de energia são dispostos ao longo das treliças metálicas superiores. O piso é revestido com epóxi industrial, marcações amarelas separam a área de equipamentos dos corredores de circulação para garantir segurança operacional. O final da linha se conecta à câmara de teste fechada integrada, onde as máquinas seguem para testes aprofundados. No fundo da fábrica observam‑se treliças logísticas superiores e barreiras de proteção amarelas para transporte interno de materiais.
A linha de montagem de máquina de lavar é composta por sistema de acionamento por corrente de placas de alta carga, paletes de ferramenta, unidades de controle de inspeção distribuídas, câmara de teste fechada e módulos de segurança. Os suportes dos paletes podem ser ajustados conforme as dimensões da máquina de lavar, compatibilizando diversos tamanhos. Layout físico, comprimento total da linha, quantidade de postos e módulos de inspeção são totalmente personalizáveis para integração completa à linha de produção de máquina de lavar.
3 Processo produtivo da linha de montagem de máquina de lavar
A linha de montagem de máquina de lavar foca‑se na montagem final e inspeção das máquinas de lavar de tambor, sendo elo fundamental da linha de produção de máquina de lavar. Fluxo geral do processo: carregamento e posicionamento da unidade → montagem de acessórios → conexão energizada por posto → inspeção funcional básica → marcação e separação de peças defeituosas → envio da unidade para câmara de teste fechada → teste aprofundado de desempenho → desvio para retrabalho de unidades com defeito → saída e transporte do produto acabado aprovado.
‑Carregamento e posicionamento da unidade: a máquina de lavar já montada é posicionada sobre o palete da corrente de placas e segue para dentro da linha. ‑Montagem de acessórios: nos postos são finalizados a montagem de tubulações e chicotes elétricos. ‑Conexão energizada por posto: os painéis de controle suspensos se conectam às interfaces elétricas da máquina para fornecer energia. ‑Inspeção funcional básica: cada posto executa testes básicos. Programas de teste são enviados pela tela sensível ao toque, os parâmetros de operação são coletados para detectar falhas elétricas, de fechamento de porta, de motor e outros defeitos. ‑Marcação e separação de peças defeituosas: unidades com defeito são sinalizadas na linha para posterior desvio para área de retrabalho. ‑Envio da unidade para câmara de teste fechada: unidades aprovadas na inspeção preliminar seguem pela corrente de placas até a câmara de teste no final da linha. ‑Teste aprofundado de desempenho: dentro da câmara fechada são realizadas simulações de lavagem, centrifugação, secagem e validação de vedação, dentre outros testes completos. ‑Desvio para retrabalho de unidades com defeito: produtos reprovados são encaminhados para retrabalho. ‑Unidades aprovadas seguem para a etapa de embalagem.
As máquinas circulam sobre os paletes conforme o ciclo de produção. Cada posto executa sua etapa de montagem e inspeção. Os dados de teste são armazenados, garantindo rastreabilidade completa do processo e fornecendo suporte de qualidade para toda a linha de produção de máquina de lavar.
4 Parâmetros gerais (personalizáveis)
Observação: Trata‑se de equipamento não padronizado. Os valores abaixo são referências e podem ser ajustados conforme condições da fábrica, dimensões da máquina de lavar e capacidade desejada pelo cliente.
‑Produtos compatíveis: máquinas de lavar de tambor residenciais/comerciais, suporta produção mista de modelos somente lavagem e lavagem‑secagem integrada; ‑Especificação dos paletes de ferramenta: dimensões personalizáveis, dimensão máxima compatível com produto: 650×650×900 mm, capacidade máxima de carga por palete: 180 kg; ‑Formato da linha: linha de montagem de máquina de lavar por corrente de placas de alta carga, configuração básica reta. Estrutura de retorno de paletes pode ser adicionada conforme necessidade; ‑Ciclo de produção: ciclo base de 60‑300 segundos por unidade, velocidade de transporte com regulagem de frequência; ‑Modo de acionamento: acionamento por motor e corrente de placas de alta carga, com regulagem de frequência; ‑Configuração de postos: quantidade de postos de inspeção personalizável, incluso painéis de controle suspensos distribuídos com telas sensíveis ao toque; ‑Ambiente de operação: temperatura da fábrica entre 0‑45 °C, compatível com instalações de fabricação de eletrodomésticos; ‑Alimentação elétrica: CA 380 V ±10%, 50 Hz. Potência total definida conforme comprimento da linha de produção de máquina de lavar e módulos opcionais da câmara de teste; ‑Módulos opcionais: mecanismo de conexão automática de conectores elétricos, módulo de rastreamento por código de barras, envio de dados para sistema MES; ‑Escopo de personalização: comprimento total da linha, quantidade de postos, estrutura de suporte dos paletes, especificações da câmara de teste e integração com sistema MES são todos ajustáveis conforme projeto.
A linha de montagem de máquina de lavar adota o sistema combinado de transporte por corrente de placas de alta carga e inspeção independente por posto distribuído, equilibrando investimento de equipamentos e eficiência de inspeção, adequada para fabricação em larga escala de máquinas de lavar de tambor. Quando o cliente lançar novos modelos, os suportes dos paletes e os programas de teste podem ser atualizados, garantindo excelente capacidade de expansão.
