1. Visão Geral

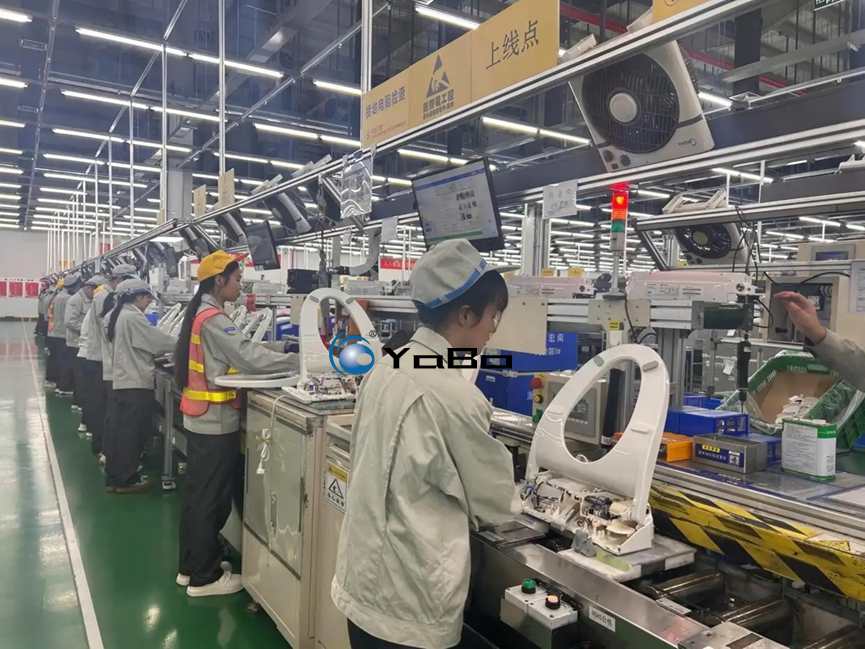

Esta linha de montagem de corrente de velocidade tripla de dupla camada é dedicada à montagem de tampas de vaso sanitário inteligentes domésticas. Suporta modelos com aquecimento instantâneo e aquecimento por reservatório, versões básicas e completas com lavagem, secagem e aquecimento de assento. Troca rápida de gabaritos para diferentes modelos, com alta flexibilidade produtiva.
A estrutura é feita de perfis de alumínio industrial. Os mecanismos de translação nas extremidades realizam o retorno automático das placas de trabalho entre as camadas superior e inferior, sem manuseio manual. Cada posto possui chave de fenda de torque suspensa, parada pneumática independente, iluminação e painel de processo. O sistema PLC com inversor de frequência ajusta a velocidade para produção em massa.
Principais características： ‑ Retorno automático das placas, operação suave e baixo ruído, melhora a eficiência produtiva; ‑ Parada e acúmulo independente por posto, falha em um posto não para toda a linha; ‑ Troca rápida de gabaritos para diferentes tamanhos de tampa; ‑ Estrutura modular, quantidade de postos ajustável conforme layout da fábrica; ‑ Integração de teste de vedação de água, envelhecimento elétrico e inspeção funcional.
2. Processo de Montagem
Materiais：carcaça base, conjunto de assento, bico de lavagem, módulo de aquecimento, bomba, válvula solenoide, placa principal, controle remoto, vedações, parafusos. Operação mista manual e semiautomática.
Sequência dos processos:
- Estação de carregamento da base: Posicionamento da carcaça base sobre placa de transporte, fixação por gabarito.
- Montagem dos componentes hidráulicos: Instalação de bomba, válvulas solenoide e bico de lavagem, montagem das vedações.
- Montagem do módulo de aquecimento: Instalação do elemento de aquecimento e conexões hidráulicas.
- Montagem de componentes elétricos: Fixação da placa principal, módulo de aquecimento do assento, roteamento e conexão dos fios.
- Estação de aperto de parafusos: Aperto controlado por torque.
- Montagem do assento e tampa superior: Montagem do assento e carcaça superior, fechamento do aparelho.
- Teste de estanqueidade hidráulica: Teste de vazamento e função do bico de lavagem.
- Teste de envelhecimento elétrico: Energização para simulação de funcionamento.
- Inspeção funcional completa: Verificação de lavagem, secagem, aquecimento do assento e controle remoto; separação de peças defeituosas.
- Pré‑montagem de acessórios: Montagem de vedações e suportes de fixação.
- Saída do produto acabado: Retirada para embalagem. Placas vazias retornam automaticamente para o posto de carregamento.
Observação：A quantidade de postos pode ser ajustada conforme demanda do cliente.
3. Especificações Técnicas
3.1 Parâmetros dos produtos suportados
| Item | Especificação |
|---|---|
| Modelos suportados | Tampa de vaso sanitário inteligente doméstico, aquecimento instantâneo / reservatório |
| Dimensões do produto | 480×380 mm ~ 540×420 mm |
| Peso unitário | 4‑9 kg |
| Tipo de produto | Versão básica, versão completa com funções múltiplas |
3.2 Parâmetros da linha
| Item | Especificação |
|---|---|
| Tipo de linha | Linha corrente velocidade tripla dupla camada, com mecanismo de translação |
| Estrutura | Perfil alumínio industrial 118×100, oxidação anódica |
| Comprimento total | 34 m (referência), máximo 38 m |
| Largura útil | 680 mm |
| Altura de trabalho | 750 mm(padrão), ajustável 520‑1020 mm |
| Velocidade transporte | 0,5‑15 m/min ajustável por inversor; usual 2‑6 m/min |
| Dimensão placa transporte | 650×650×18 mm, anti‑estático com gabarito |
| Carga nominal por placa | 80 kg |
| Precisão posicionamento | ±0,2 mm, parada pneumática |
| Número de postos | 21 postos (referência) |
| Acionamento | Motor redutor inversor 1,5 kW |
| Modo controle | PLC centralizado, parada independente por posto |
| Equipamento por posto | Suporte chave torque suspensa, iluminação, reservado para interfaces de teste hidráulico e elétrico |
| Tempo troca de modelo | ≤28 min |
| Ambiente operação | Fábrica piso epóxi, AC380V±10% 50Hz |
