1. Visão Geral
Os carregadores de veículos elétricos se dividem em duas categorias principais: carregadores CA (carregamento lento) e carregadores CC (carregamento rápido). Atendem demandas de recarga de energia para veículos elétricos em cenários residenciais e comerciais, sendo os principais modelos produzidos pela linha de montagem de carregadores e pela linha de produção de carregadores. Uma boa linha de produção de carregadores suporta fabricação flexível de diversos modelos, sendo um equipamento inteligente essencial para a produção em larga escala de carregadores.
Carregador de corrente alternada (CA): Fornece corrente alternada, com potência entre 7‑43 kW. De tamanho compacto e estrutura simplificada, é amplamente utilizado em condomínios e estacionamentos comerciais. Alimenta o carregador embarcado do veículo, com velocidade de recarga moderada, ideal para recargas noturnas prolongadas. Por ter estrutura simples e poucos componentes, pode ser montado em lote rapidamente por meio da linha de montagem de carregadores.
Carregador de corrente contínua (CC): Fornece corrente contínua de alta potência, com faixa de potência de 60‑720 kW. Inclui modelos monobloco e modelos divididos (múltiplas interfaces de recarga). Possui alta eficiência de recarga e é amplamente empregado em postos de rodovias, pátios de ônibus, estações de recarga comerciais e grandes bases de troca de baterias. Seus gabinetes são volumosos, com grande quantidade de peças, fiação complexa e rigorosos processos de teste. Exigem alta precisão, estabilidade e automação da linha de produção de carregadores, sendo o principal item de fabricação das linhas de montagem de carregadores de alto padrão.
Esta linha de montagem de carregadores é focada na montagem automatizada de carregadores CC de alta potência e também suporta produção mista flexível de carregadores CA. Apresenta alta versatilidade e ampla gama de aplicações, sendo uma das linhas de produção de carregadores com maior compatibilidade do setor, capaz de atender plenamente a demanda de produção em massa de múltiplos tipos de carregadores.
Apresentação da linha de montagem

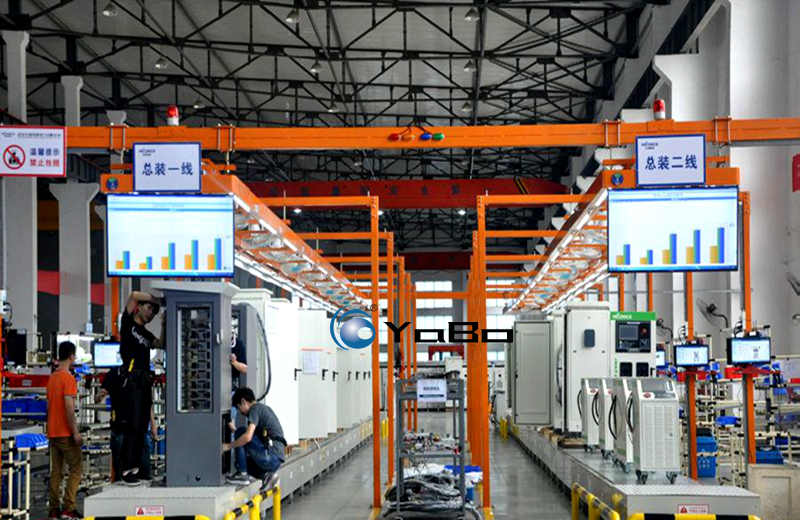

A linha de montagem de carregadores é uma linha de produção automatizada e flexível desenvolvida especialmente para montagem completa de carregadores de veículos elétricos, também é um equipamento‑chave da linha de produção de carregadores no setor de energias renováveis. Adota um layout de duas linhas consolidado (Linha Principal 1 e Linha Principal 2). Utiliza sistema de transporte por correntes de placa como elemento principal de deslocamento, complementado por placas de ferramentas customizadas, estruturas de treliça pórtico, iluminação de posto de trabalho, painéis eletrônicos MES para visualização de dados, sistemas de alarme sonoro‑luminoso, dispositivos de fixação e interfaces integradas de ar comprimido e energia elétrica, formando um sistema completo e inteligente de linha de montagem de carregadores.
A linha de montagem de carregadores executa de forma integrada todos os processos: pré‑montagem de componentes, montagem geral do equipamento, cabeamento, testes de desempenho, envelhecimento de peças e saída do produto final. Elimina os problemas de baixa eficiência e baixa consistência causados pela montagem manual tradicional. Durante a operação da linha de produção de carregadores, as placas de ferramentas transportam os gabinetes dos carregadores com ciclos de tempo predefinidos. Os operadores executam tarefas padronizadas em postos fixos, reduzindo erros humanos, aumentando a precisão da montagem e melhorando a taxa de aprovação e a estabilidade dos produtos finais.
A linha de montagem de carregadores conta com sistema de gerenciamento de produção MES, que exibe em tempo real volume de produção, taxa de aprovação, tempo de ciclo de cada posto e andamento geral da produção. Possibilita monitoramento contínuo dos dados e rastreabilidade total de todo o processo fabril, facilitando a gestão refinada da fábrica. A linha de produção de carregadores aceita layout com uma ou duas linhas, projetada sob medida conforme as dimensões do galpão e a meta de capacidade do cliente. Atende tanto produção piloto de pequeno/médio porte quanto fabricação em larga escala, sendo o equipamento preferencial para construção de fábricas padronizadas de carregadores.
2. Processo de Montagem
A linha de montagem de carregadores opera com ciclos padronizados. A linha de produção de carregadores conta com fluxo de trabalho bem estruturado para garantir consistência na qualidade de cada equipamento. As etapas são as seguintes:
Carregamento do gabinete: O gabinete do carregador é posicionado sobre a placa de ferramentas por içamento ou transporte. A placa trava automaticamente para posicionamento exato, preparando‑o para os passos seguintes da linha de montagem de carregadores.
Pré‑montagem de componentes: Realiza‑se a montagem prévia de suportes de módulos, barramentos condutores, contatores, fusíveis, conjuntos de refrigeração e outras peças‑chave. Essa montagem modular aumenta significativamente a eficiência geral da linha de produção de carregadores.
Montagem geral: Instalam‑se dentro do gabinete os módulos de potência, placas de controle, módulos de medição, bases das interfaces de recarga, fechaduras e indicadores luminosos, finalizando a montagem estrutural completa do equipamento.
Cabeamento e ligação: Realizam‑se conexões de barramentos de alta tensão, disposição de fiações de alta e baixa tensão e aperto de terminais. Há separação rigorosa entre circuitos de potência e circuitos de sinal, garantindo segurança elétrica e atendendo às normas de operação da linha de montagem de carregadores.
Teste de hermeticidade (opcional para modelos monobloco/divididos): Testa‑se a vedação do gabinete contra água e poeira, para assegurar o grau de proteção para uso externo.
Teste energético preliminar: Liga‑se o equipamento para verificar comunicação entre módulos, funcionamento de indicadores e tela de interface homem‑máquina.
Teste de envelhecimento: O equipamento funciona sob carga simulando condições reais de operação. Permite detectar antecipadamente componentes defeituosos e garante a qualidade dos produtos que saem da linha de produção de carregadores.
Teste funcional completo: Realizam‑se testes de desempenho de saída de recarga, teste de rigidez dielétrica e isolamento, validação de protocolo de comunicação conforme norma GB/T, garantindo conformidade com os requisitos do setor.
Inspeção visual: Verifica‑se aperto dos parafusos, organização dos cabos, integridade do gabinete e fixação correta de etiquetas e placas de identificação.
Saída do produto final: Os produtos aprovados seguem para a área de embalagem e armazenamento. Os itens com defeito são encaminhados para posto de reparo exclusivo. Após reparo e nova validação, retornam à linha de montagem de carregadores para conclusão do processo, garantindo que a linha de produção de carregadores não libere produtos com defeito.
3. Parâmetros Customizáveis
| Item | Parâmetros customizáveis |
|---|---|
| Produtos compatíveis | Carregadores CC monobloco e divididos de 60‑720 kW, carregadores CA de 7‑43 kW. Suporta produção mista de múltiplos modelos, atendendo às demandas da linha de montagem de carregadores e da linha de produção de carregadores. |
| Modo de transporte | Opção entre linha de correntes de placa ou linha de correntes de velocidade dupla. Layout com uma ou duas linhas, projeto personalizado para linha de produção de carregadores e linha de montagem de carregadores. |
| Especificação da placa de ferramentas | Projetada conforme dimensões e peso do gabinete do carregador. Suporta posicionamento preciso, elevação automática e rotação, garantindo montagem estável na linha de montagem de carregadores. |
| Ciclo de produção | Ajustável: 20‑60 minutos por unidade. Otimizado conforme meta de capacidade do cliente para linha de montagem de carregadores e linha de produção de carregadores. |
| Capacidade projetada | Calculada com base no ciclo de produção. Uma linha de produção de carregadores atinge de 8 a 25 unidades por dia, possibilidade de ampliação para projetos de linha de montagem de carregadores de pequeno, médio ou grande porte. |
| Configuração dos postos | Quantidade de postos definida conforme projeto. Cada posto conta com conexões de ar comprimido, tomadas industriais, iluminação anti‑explosiva e suportes de ferramentas para atender às operações padronizadas da linha de montagem de carregadores. |
| Sistemas complementares | Padrão: sistema de painel MES, alarme sonoro‑luminoso, sistema de rastreamento por código de barras. Opcional: equipamentos integrados de teste de hermeticidade e rigidez dielétrica para aumentar o grau de automação da linha de produção de carregadores. |
| Ambiente de trabalho | Galpão industrial em temperatura ambiente interna. Piso dimensionado para suportar o peso máximo da placa de ferramentas somado ao produto, garantindo operação estável da linha de montagem de carregadores a longo prazo. |
| Norma elétrica | Projetado conforme normas nacionais do setor. Compatível com os sistemas de gestão existentes do cliente, para implantação da linha de produção de carregadores em fábricas padronizadas. |
| Expansões opcionais | Robôs auxiliares de montagem, máquinas automáticas de aperto de parafusos, veículos de transporte AGV e outros módulos inteligentes. Aumentam o nível de automação da linha de montagem de carregadores e viabilizam produção inteligente e com pouca intervenção humana na linha de produção de carregadores. |
