Visão geral
O disjuntor a vácuo de alta tensão é um componente primário essencial dos sistemas de distribuição, amplamente utilizado internamente em painéis de chave como o KYN28, responsável pela manobra de correntes de carga e proteção contra curtos‑circuitos. De estrutura altamente precisa, o disjuntor a vácuo é composto por câmara de vácuo, mecanismo de operação, conjunto de molas, bielas de transmissão e outros componentes críticos. Exige‑se rigoroso padrão de processo quanto à folga de montagem, torque de aperto e características mecânicas de operação. O disjuntor possui peso considerável e necessita de frequentes mudanças de ângulo e posição durante a montagem, fiação e ajuste. O modelo tradicional de montagem em bancadas isoladas apresenta desvantagens como trabalho pesado na rotação e movimentação das peças, fluxo desorganizado dos processos, baixa consistência de montagem e falta de rastreabilidade dos dados de teste. Não consegue atender às demandas de produção moderna em larga escala, padronizada e de alta qualidade para disjuntores.

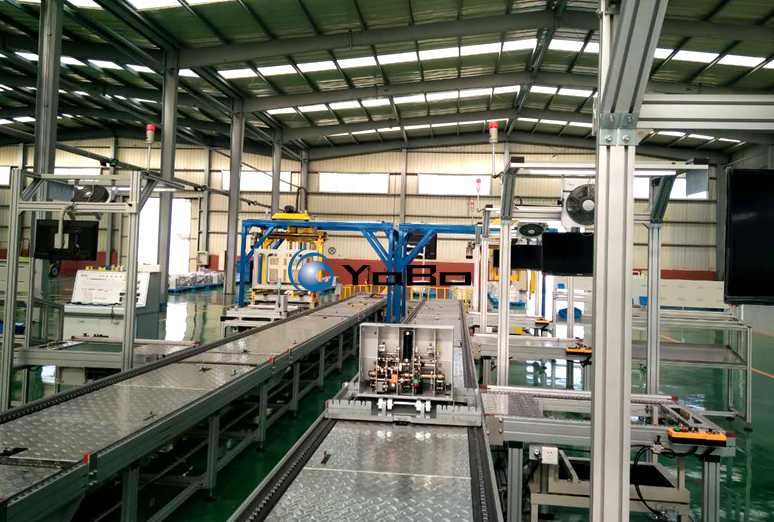

Esta linha de produção de disjuntor foi desenvolvida especialmente para fabricação em larga escala de disjuntores a vácuo internos. Trata‑se de uma linha de montagem de disjuntor dedicada, integrada, padronizada e flexível. Adota sistema de transporte fechado de corrente tripla velocidade, equipado com placa de ferramenta com esferas giratórias, que constitui uma vantagem tecnológica central desta linha de montagem de disjuntor. Sobre a superfície da placa com esferas giratórias, a peça pode ser deslizada, empurrada e rotacionada manualmente sem necessidade de içamentos repetidos, atendendo perfeitamente à montagem detalhada com múltiplos ângulos do disjuntor. A linha de produção de disjuntor cobre todo o fluxo de trabalho: pré‑montagem do mecanismo, montagem da câmara de vácuo, montagem de peças de transmissão, ajuste de parâmetros das molas, ajuste de desempenho mecânico e teste elétrico. Suporta produção mista e troca rápida de múltiplos modelos de disjuntores a vácuo VS1.
Esta linha de montagem de disjuntor vem equipada com ferramentas de posicionamento dedicadas, acessórios de fixação por posto, sistema de transferência por pórtico de içamento, interfaces integradas de ar comprimido e energia elétrica por posto. A corrente tripla velocidade realiza o transporte automático e posicionamento preciso entre postos; a placa de esferas giratórias permite deslocamento e ajuste flexível da peça dentro de cada posto. Esta dupla estrutura reduz significativamente a intensidade de trabalho de içamento durante a montagem do disjuntor, padroniza os procedimentos operacionais e melhora a consistência de montagem e taxa de produtos bons, atendendo totalmente à produção em massa de disjuntores de alta tensão.
Toda a linha de produção de disjuntor adota o modo de produção colaborativa homem‑máquina. As operações de montagem precisa, ajuste e fiação são executadas por operadores humanos, enquanto o equipamento da linha realiza transporte, posicionamento, suporte por ferramenta, fornecimento de energia e proteção de segurança. Pode ser combinada com mecanismo de transferência por pórtico para transporte entre postos, conectando‑se automaticamente à área independente de inspeção. Realiza‑se um ciclo fechado integrado de montagem, ajuste e teste, identificando previamente defeitos ocultos como travamento de mecanismo, desvio de parâmetros e anomalias de circuito, aumentando consideravelmente a confiabilidade do disjuntor que sai de fábrica.
2 Fluxo do processo
Esta linha de montagem de disjuntor adota layout circular fechado com corrente tripla velocidade, com circulação das placas de ferramenta com esferas giratórias. As placas vazias retornam automaticamente ao posto de carregamento pela linha de retorno inferior, possibilitando produção contínua da linha de produção de disjuntor, com ritmo estável e encadeamento padronizado dos processos.
Posto de carregamento de peça: com mecanismo de içamento por pórtico dedicado, o corpo do disjuntor é colocado suavemente sobre a placa de ferramenta com esferas giratórias. As esferas giratórias permitem deslocamento e posicionamento rápido da peça, facilitando os processos seguintes. É a primeira etapa padronizada da linha de montagem de disjuntor.
Posto de pré‑montagem do mecanismo: montagem da base do mecanismo de operação, conjunto de molas de armazenamento de energia, bielas de transmissão e outros componentes principais, com controle rigoroso do torque dos parafusos e pré‑ajuste mecânico básico do mecanismo. Com a possibilidade de girar a peça graças à placa de esferas giratórias, resolve‑se a dificuldade de montagem em múltiplos ângulos do disjuntor, garantindo uniformidade dos padrões de pré‑montagem na linha de produção de disjuntor.
Posto de montagem da câmara de vácuo: montagem precisa da câmara de vácuo e peças do circuito condutor, com controle rigoroso da folga de montagem e coaxialidade, garantindo desempenho de isolamento de alta tensão e estabilidade de condução de corrente. Trata‑se de um elo crítico de controle de qualidade da montagem do disjuntor.
Posto de montagem do sistema de transmissão: montagem de braços de alavanca, bielas de manobra liga‑desliga e componentes amortecedores. Ajuste fino das folgas de cooperação da transmissão para garantir movimento suave sem travamento durante a manobra do disjuntor.
Posto de ajuste de molas: pré‑compressão e ajuste das molas de armazenamento de energia de liga e desliga, ajuste dos parâmetros de curso, calibrando com precisão os parâmetros de armazenamento mecânico e consolidando a base para o desempenho mecânico estável do disjuntor.
Posto de ajuste mecânico preliminar: múltiplas simulações manuais de manobra liga‑desliga para identificar interferências, travamentos e desvios de curso. Valida‑se inicialmente a lógica de operação do conjunto, evitando que peças defeituosas sigam para a etapa seguinte.
Etapa de transferência por pórtico: esta linha de produção de disjuntor suporta dois caminhos de processo flexíveis. No cenário 1, a peça segue pela linha principal de corrente tripla velocidade diretamente até o posto de teste. No cenário 2, o mecanismo de transferência por pórtico desloca automaticamente a peça para a área independente de teste seguro, devolvendo‑a à linha principal após o teste, adaptando‑se a diferentes ritmos de produção.
Posto de teste de características [área isolada com cerca de segurança]: realização de testes mecânicos e elétricos, incluindo tempo de liga‑desliga, salto de contato, curso, simultaneidade e resistência de circuito. Todos os dados de teste são enviados em tempo real para o sistema superior, possibilitando armazenamento de dados, rastreabilidade da produção e controle de qualidade. É o elo central de controle de qualidade da linha de montagem de disjuntor.
Posto de reinspeção: verificação de aperto de todos os parafusos, revisão das folgas de transmissão, validação repetida dos movimentos mecânicos e inspeção visual, para conferir de forma abrangente a qualidade de montagem do disjuntor.
Posto de saída do produto acabado: produtos qualificados são içados para estoque; peças não conformes são separadas para reparo. As placas de ferramenta com esferas giratórias vazias retornam automaticamente ao posto de carregamento pela linha de retorno inferior, iniciando um novo ciclo de produção e garantindo operação contínua e eficiente da linha de produção de disjuntor.
Processos opcionais expansíveis: marcação por jato de tinta, teste de isolamento do conjunto, podendo ser selecionados conforme capacidade produtiva e padrões de processo do cliente.
3 Principais parâmetros técnicos
| Item | Indicador técnico |
|---|---|
| Produtos compatíveis | Disjuntores a vácuo internos modelo VS1, compatível com produção em lote dos principais modelos de disjuntor |
| Formato da linha | Linha principal de corrente tripla velocidade + mecanismo de transferência por pórtico; operação na camada superior, retorno automático das placas de ferramenta na camada inferior; pórtico conecta‑se à área independente de teste; linha de montagem de disjuntor flexível integrada |
| Corrente de transmissão | Corrente de tripla velocidade |
| Mecanismo de transferência por pórtico | Capacidade de carga ≥300 kg; regulação de velocidade por frequência variável, com travamento de posicionamento preciso; suporte a transferência inteligente entre múltiplos postos, adaptado às necessidades de deslocamento de peças da linha de produção de disjuntor |
| Carga nominal da placa de ferramenta | ≥300 kg |
| Configuração da ferramenta | Placa de ferramenta dedicada com esferas giratórias; a peça pode ser empurrada, deslizada e rotacionada manualmente dentro do posto, compatível com posicionamento de base de diversos modelos de disjuntor, atendendo à montagem detalhada em múltiplos ângulos |
| Configuração por posto | Cada posto dispõe de conexão de ar comprimido, tomada AC220V e interface de sinal; postos chave possuem tela sensível ao toque, atendendo totalmente às demandas de todos os processos da linha de montagem de disjuntor |
| Modo de acionamento | Acionamento por motor de frequência variável para corrente tripla velocidade; acionamento independente por frequência variável para pórtico, ampla faixa de ajuste de velocidade, operação estável e baixo ruído |
| Velocidade de operação da linha | Corrente tripla velocidade: 0,5‑3 m/min ajustável; velocidade de deslocamento do pórtico: 5‑20 m/min ajustável |
| Precisão de posicionamento por posto | Corrente tripla velocidade: ±1,5 mm; precisão de alinhamento do pórtico: ±2 mm, garantindo requisitos de montagem de alta precisão |
| Configuração de segurança | Cerca metálica de isolamento na área de teste, botão de parada de emergência, proteção fotoelétrica; proteção dupla anti‑colisão e fim de curso do pórtico, garantindo de forma abrangente a segurança operacional da linha de produção de disjuntor |
| Capacidade teórica por turno | 6‑12 unidades / 8h (variável conforme modelo do produto e configuração de mão‑de‑obra) |
| Ambiente de trabalho | Ambiente interno de oficina, temperatura de 0‑45 °C |
| Demanda de alimentação elétrica | AC380V±10%, potência total aproximada de 20‑40 kW (inclui potência do sistema de transferência por pórtico) |
| Demanda de ar comprimido | Ar comprimido de 0,5‑0,7 MPa |
| Modo de linha | Linha de montagem de disjuntor flexível com operação colaborativa homem‑máquina, equipada com placa de esferas giratórias para ajuste flexível da peça, suporta troca rápida entre múltiplos modelos de disjuntor, adequada para produção em larga escala e padronizada da linha de produção de disjuntor |
Observação: quantidade de postos, formato de transferência e estrutura de layout podem ser configurados conforme capacidade produtiva do cliente e dimensões da oficina.
