O transformador de seco é um equipamento essencial de transformação de energia no setor de transmissão e distribuição, amplamente utilizado em trilhos urbanos, distribuição industrial e comercial, suprimento de energia para edifícios e outros cenários. Composto por enrolamentos de alta e baixa tensão, núcleo magnético, peças de isolamento por resina epóxi, grampos de fixação e sistema de resfriamento, o transformador de seco possui peças grandes e pesadas. Exige‑se alto padrão quanto à precisão de montagem, proteção de isolamento, processo de vazamento de bobinas e qualidade de empilhamento do núcleo magnético. O modelo tradicional de montagem dispersa utiliza pontes rolantes para movimentar as peças repetidamente, resultando em baixa eficiência de fluxo de processo, pouca consistência de montagem, alto risco de segurança e dificuldade na gestão unificada dos dados de teste, não atendendo às demandas de fabricação inteligente em larga escala de transformadores.

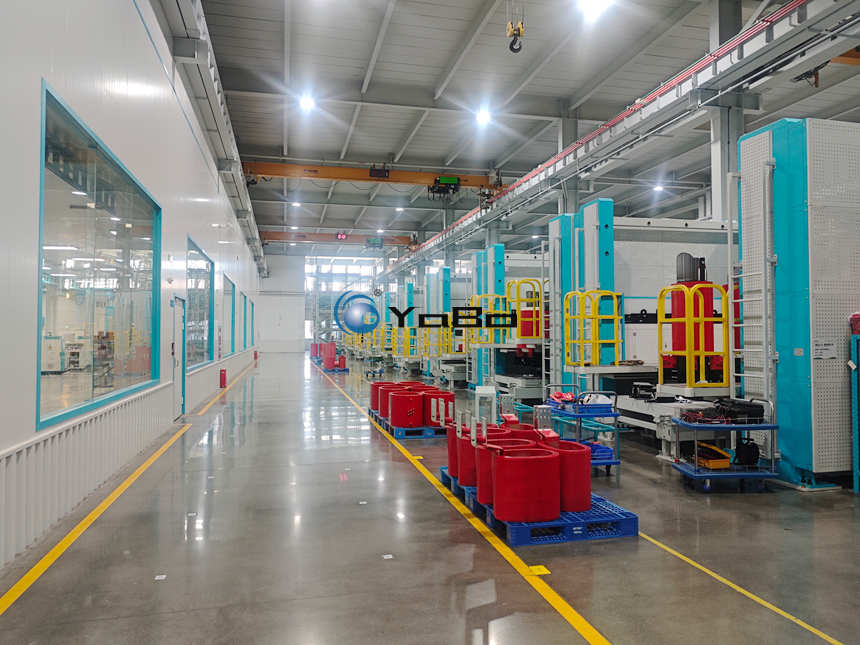

Esta linha de produção de transformador foi desenvolvida para a fabricação inteligente em larga escala de transformadores de seco. Trata‑se de uma linha de montagem de transformador dedicada, de alta capacidade de carga, integrada e inteligente. A linha adota o veículo de transporte RGV sobre trilho pesado como principal meio de deslocamento das peças, combinado com postos de montagem fixos especializados. Cobre todo o fluxo de processo: empilhamento do núcleo magnético, montagem de enrolamentos, vazamento de bobinas, montagem do corpo principal, montagem de acessórios, teste de resistência dielétrica, inspeção de desempenho e saída do produto acabado. Suporta produção mista flexível de múltiplos modelos de transformadores de seco. Projetada para peças de grande peso, a linha de montagem de transformador permite o transporte automático das peças entre postos pelo carrinho RGV, reduzindo a necessidade de içamentos repetidos por ponte rolante. Equipada com ferramentas de fixação por posto, sistema de proteção de segurança e interfaces de suprimento de energia, diminui significativamente os riscos de operação com peças pesadas, padroniza os procedimentos de montagem e melhora a qualidade e a eficiência produtiva dos transformadores, atendendo totalmente à produção em massa de transformadores de seco.
Toda a linha de produção de transformador segue o modelo de produção colaborativa homem‑máquina. As operações precisas de montagem e fiação do núcleo magnético e enrolamentos são realizadas por operadores. A linha de montagem de transformador executa o transporte automático de peças pesadas, posicionamento nos postos, suporte por ferramenta, fornecimento de energia e proteção de segurança. A linha pode ser integrada ao sistema de teste elétrico especializado. Após a montagem, são realizados testes completos como resistência dielétrica, perdas e resistência de enrolamento. Todos os dados de inspeção são enviados para o sistema superior, possibilitando rastreabilidade completa do ciclo de vida do produto, identificando antecipadamente defeitos de isolamento e montagem para aumentar a confiabilidade do transformador que sai de fábrica.
2 Fluxo do processo

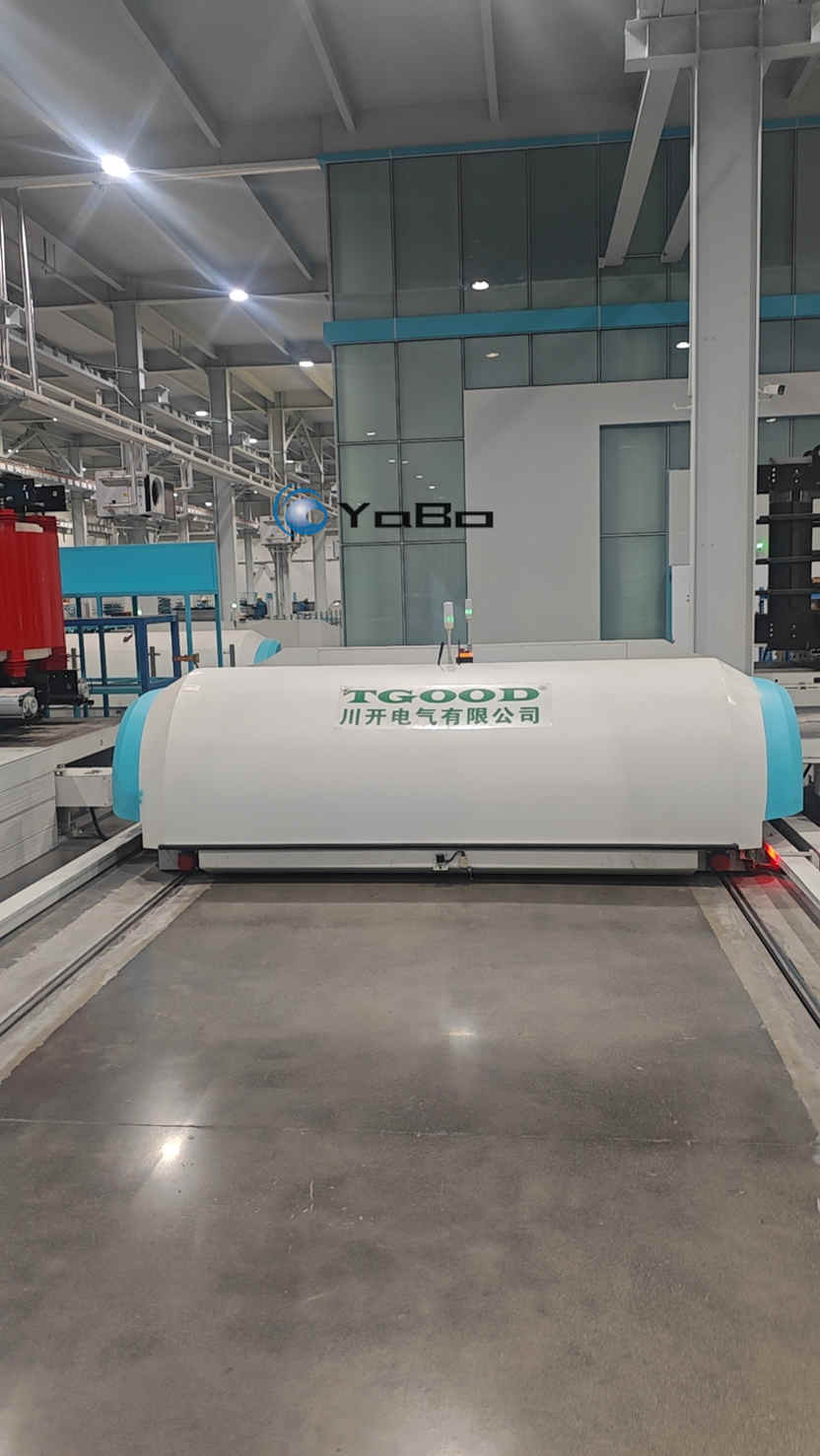

Esta linha de montagem de transformador utiliza o carrinho RGV sobre trilho pesado como unidade principal de transporte. O veículo RGV transporta as peças do transformador e se desloca automaticamente entre os postos fixos ao longo dos trilhos para executar cada etapa do processo, possibilitando a produção contínua da linha de produção de transformador.
Posto de carregamento de peça: o conjunto do núcleo ou corpo principal do transformador é içado e colocado sobre o carrinho RGV de alta capacidade por ponte rolante. O veículo executa o posicionamento e travamento da peça. É a primeira etapa padronizada da linha de montagem de transformador.
Posto de empilhamento do núcleo magnético: realiza‑se o empilhamento das chapas do núcleo magnético e montagem dos grampos de fixação. Controla‑se a folga de sobreposição e o torque dos parafusos para garantir o desempenho magnético do núcleo.
Posto de montagem de enrolamentos: os enrolamentos de alta e baixa tensão são posicionados e montados sobre o núcleo magnético. Ajusta‑se a folga de isolamento e fixam‑se os enrolamentos.
Posto de vazamento de bobinas: executa‑se o vazamento com resina epóxi para garantir o desempenho de isolamento das bobinas e sua solidificação.
Posto de montagem geral do corpo principal: montagem completa do núcleo magnético, enrolamentos, grampos, estruturas de aperto, ventiladores de resfriamento e demais componentes. Realiza‑se o aperto controlado dos parafusos com torque definido.
Posto de montagem de acessórios: instalação de terminais de conexão, controlador de temperatura, carcaça e outros acessórios externos.
Etapa de transporte pelo RGV: nesta linha de produção de transformador, o carrinho RGV sobre trilho pesado realiza o deslocamento automático entre postos. Após a conclusão de uma etapa, o RGV se acopla ao posto, transporta a peça para o próximo processo e, após todas as etapas, leva a peça até a área de teste.
Posto de teste de desempenho elétrico [Área isolada com cerca de segurança]: realização de testes completos: resistência ohmica dos enrolamentos, relação de transformação, teste de tensão suportável, perdas a vazio e perdas em carga. Todos os dados de teste são transmitidos em tempo real para o sistema superior, possibilitando armazenamento de dados e rastreabilidade da produção. É o elo central de controle de qualidade da linha de montagem de transformador.
Posto de reinspeção: verificação dos apertos de todos os parafusos, revisão visual do isolamento e das conexões elétricas, conferindo de forma abrangente a qualidade de montagem do transformador.
Posto de saída do produto acabado: os produtos aprovados são içados para estoque por ponte rolante. Peças não conformes são encaminhadas para reparo. O carrinho RGV vazio retorna automaticamente ao posto de carregamento para iniciar um novo ciclo produtivo, garantindo o funcionamento contínuo da linha de produção de transformador.
Processos opcionais expansíveis: marcação por jato de tinta, tratamento de secagem, podendo ser selecionados conforme os requisitos de processo do cliente.
3 Principais parâmetros técnicos
| Item | Indicador técnico |
|---|---|
| Produtos compatíveis | Diversos modelos de transformadores de seco, compatível com produção em lote de múltiplas especificações |
| Formato da linha | Layout com veículo RGV sobre trilho pesado + postos de montagem fixos; o RGV realiza o transporte de peças entre postos ao longo dos trilhos, linha de montagem de transformador inteligente integrada |
| Meio de transporte | Carrinho RGV de alta capacidade sobre trilho |
| Capacidade de carga do RGV | 5‑50 t (conforme seleção do cliente); regulação de velocidade por frequência variável, com travamento de posicionamento preciso e proteção anti‑colisão, adequado às necessidades de transporte de peças pesadas da linha de produção de transformador |
| Velocidade de deslocamento do RGV | 0‑15 m/min ajustável |
| Configuração por posto | Cada posto dispõe de ferramentas de fixação de alta capacidade, conexão de ar comprimido e tomada AC380V; posto de teste com interfaces para sistema de ensaio, atendendo totalmente às demandas de todos os processos da linha de montagem de transformador |
| Modo de acionamento | Acionamento por motor de frequência variável do RGV, guiado por trilho, operação estável e alta capacidade de carga |
| Precisão de posicionamento do RGV | ±2 mm, atendendo aos requisitos de alinhamento para montagem de peças pesadas |
| Configuração de segurança | Cerca metálica de isolamento na área de teste, botão de parada de emergência e proteção fotoelétrica; RGV equipado com anti‑colisão, fim de curso e alarme sonoro‑luminoso, garantindo de forma abrangente a segurança operacional da linha de produção de transformador |
| Capacidade teórica por turno | 6‑15 unidades / 8h (variável conforme o tamanho do transformador) |
| Ambiente de trabalho | Ambiente interno de oficina, temperatura de 0‑45 °C |
| Demanda de alimentação elétrica | AC380V±10%, potência total definida conforme configuração da linha |
| Demanda de ar comprimido | Ar comprimido de 0,5‑0,7 MPa |
| Modo de linha | Linha de montagem de transformador flexível de alta carga com operação colaborativa homem‑máquina, com transporte automático de peças pesadas pelo RGV sobre trilho, suporta produção mista de múltiplos modelos de transformadores, adequada para produção em larga escala e padronizada da linha de produção de transformador |
Observação: capacidade de carga do RGV, quantidade de postos e layout da linha podem ser configurados conforme o peso dos produtos e dimensões da oficina do cliente.
