linha de montagem para chave de poste

Visão geral

A chave de poste é um equipamento primário essencial das redes aéreas de distribuição, instalada principalmente em postes de energia para realizar manobras de ligação‑desligamento de linha, remoção de falhas e funções de proteção de relé. Quanto à forma do produto, são classificadas em: disjuntor a vácuo para poste (série ZW, modelos principais ZW32/ZW20), chave de carga para poste, seccionadora para poste e chave divisória inteligente. Quanto ao meio de extinção de arco, dividem‑se em extinção a vácuo e extinção por gás SF₆. Quanto ao grau de inteligência, existem os modelos convencionais e os modelos integrados inteligentes FTU. Dentre eles, o disjuntor a vácuo ZW32 para poste é amplamente utilizado. Trata‑se de um equipamento de peso considerável, com grande quantidade de componentes e elevada exigência de precisão na montagem. O modo tradicional de montagem em bancadas independentes apresenta problemas como alta intensidade de mão‑de‑obra para transporte, fluxo de processo desorganizado, baixa consistência de montagem e falta de rastreabilidade dos dados de teste, não atendendo às atuais demandas de produção padronizada e em larga escala.

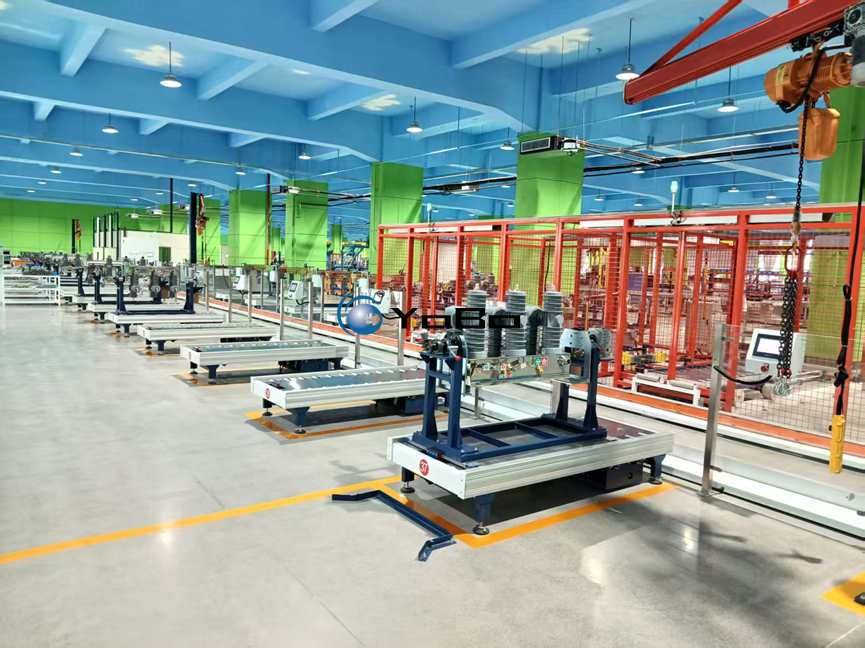

Esta linha de produção de chave de poste foi desenvolvida especialmente para equipamentos de alta tensão de 10‑24 kV, constituindo‑se numa linha de montagem dedicada, integrada, padronizada e inteligente para chave de poste. Adota um sistema de transporte combinado de linha principal de corrente tripla velocidade + carrinho de transporte RGV sobre trilhos. Destina‑se à produção integrada de montagem flexível, ajuste mecânico e inspeção elétrica de chaves de poste de 10‑24 kV (disjuntores / chaves de carga), com suporte à produção mista de múltiplos modelos. Esta linha de montagem para chave de poste conta com ferramentas de posicionamento, plataforma giratória de 360°, sistema de içamento por posto e fornecimento integrado de ar comprimido e energia elétrica por posto. Por meio do mecanismo de transporte RGV sobre trilhos, realiza o transporte transversal de peças e agendamento de entrada e saída da área de teste, eliminando os pontos fracos do modo de montagem tradicional. Possibilita o fluxo automático das peças entre as etapas, reduz significativamente a intensidade de trabalho, padroniza todo o processo de montagem e melhora a consistência do produto final, atendendo plenamente às demandas de produção em larga escala de equipamentos de alta tensão.

Toda a linha de produção de chave de poste adota um modelo de montagem colaborativa homem‑máquina, adaptado às características do processo de montagem de equipamentos de alta tensão: as operações de montagem precisa são executadas por operadores humanos; a linha de corrente tripla velocidade realiza o transporte e posicionamento preciso das peças nos postos de montagem principais; o carrinho RGV sobre trilhos é responsável pelo transporte transversal de peças entre a linha principal, a área isolada de teste de alta tensão e a área de envelhecimento. Esta linha de montagem para chave de poste executa todo o fluxo funcional: transporte de peças, posicionamento preciso, suporte por ferramentas, fornecimento de energia por posto e proteção de isolamento de segurança. Além disso, pode ser conectada perfeitamente à sala de envelhecimento externa para realizar ciclos prolongados de manobra liga‑desliga com alimentação elétrica, eliminando defeitos precoces do produto e melhorando efetivamente a confiabilidade e estabilidade da chave de poste que sai da fábrica.

2 Fluxo do processo

Esta linha de montagem para chave de poste tem como corpo principal uma linha fechada de montagem com corrente tripla velocidade, associada ao sistema inteligente RGV sobre trilhos, que interliga a área independente isolada de teste de alta tensão e a sala especial de envelhecimento, formando um sistema fechado completo da linha de produção de chave de poste. As bandejas de ferramentas realizam transferência automática inteligente entre a linha de corrente tripla velocidade e o RGV. As bandejas vazias retornam automaticamente ao posto inicial pela linha de retorno inferior, garantindo circulação automática contínua e ritmo de produção estável e eficiente.

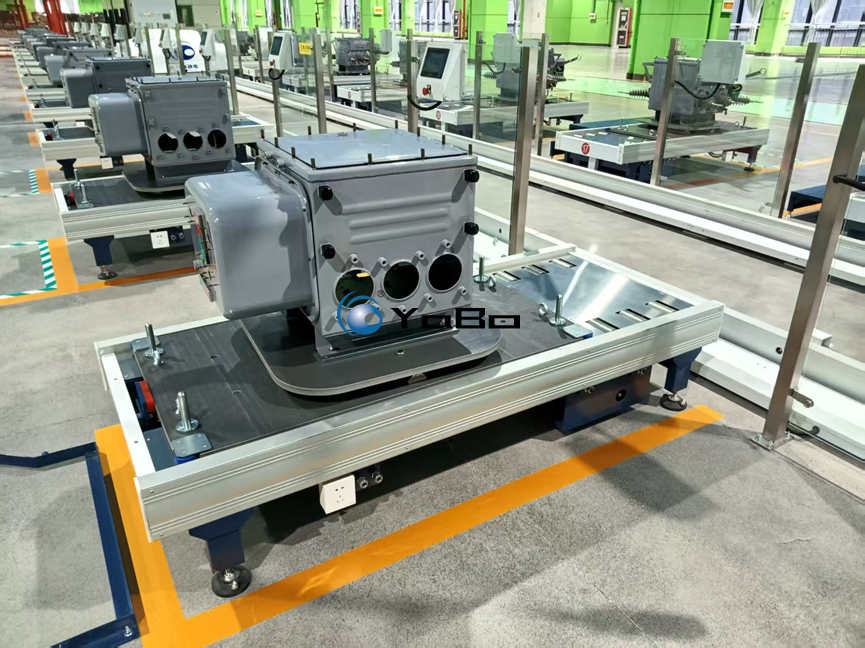

Posto de carregamento de peças: as caixas de mecanismo e conjuntos de coluna de isolamento da chave são içados por guincho de posto até a bandeja giratória de ferramentas. A ferramenta executa o travamento mecânico de posicionamento para garantir a precisão nas etapas seguintes; é a primeira operação padronizada da linha de produção de chave de poste.

Posto de pré‑montagem do mecanismo: montagem de molas de operação, eixos principais, bielas de transmissão e componentes de armazenamento de energia, além de ajuste mecânico preliminar do mecanismo, consolidando as bases do desempenho mecânico da chave de poste.

Posto de montagem da coluna de isolamento: içamento e instalação da coluna de isolamento com câmara de extinção a vácuo, conexão de transmissão entre a coluna e o mecanismo de operação, controle rigoroso dos torques de aperto para garantir estabilidade do isolamento de alta tensão e da transmissão.

Posto de fiação e montagem secundária: montagem de transformadores de medição, bobinas de manobra liga‑desliga e fiação de terminais secundários. A plataforma giratória de 360° permite girar a peça livremente para realizar montagem sem ângulos mortos, atendendo aos requisitos detalhados do processo de fiação da linha de montagem para chave de poste.

Posto de ajuste mecânico: ajuste de curso de liga‑desliga, sobrecurso e parâmetros de armazenamento de energia da mola. São realizados ciclos repetidos de manobra liga‑desliga para verificar com precisão as características mecânicas da chave de poste e garantir a estabilidade de funcionamento do equipamento.

Etapa de transporte pelo RGV: esta linha de produção de chave de poste suporta dois fluxos flexíveis de processo. Opção 1: as peças após ajuste são enviadas diretamente para a área de teste de alta tensão para realização dos testes de fábrica. Opção 2: o RGV transporta as peças para a sala especial de envelhecimento para execução de ciclos em lote de manobra liga‑desliga com alimentação elétrica, expondo falhas potenciais do equipamento. Ao término do envelhecimento, o RGV retorna automaticamente as peças para a linha principal de corrente tripla velocidade para dar continuidade ao processo.

Posto de teste elétrico de alta tensão [área isolada com cerca de segurança]: realização de teste de resistência de circuito, teste de resistência de bobina, teste de tensão suportável por frequência industrial e teste de tempo de liga‑desliga. Todos os dados de teste podem ser integrados ao sistema de computador superior para armazenamento de dados e rastreabilidade da produção, atendendo aos padrões de inspeção de saída de fábrica de equipamentos de alta tensão; constitui o elo central de controle de qualidade da linha de montagem para chave de poste.

Posto de reinspeção: verificação de aperto dos parafusos, inspeção visual e validação repetida do movimento mecânico para controle abrangente da qualidade de montagem do produto.

Posto de saída do produto acabado: os produtos qualificados são içados da linha para estoque; os produtos não conformes são separados para reparo. As bandejas vazias retornam automaticamente ao posto de carregamento pela linha de retorno inferior da corrente tripla velocidade para iniciar um novo ciclo de produção, garantindo operação contínua da linha de produção de chave de poste.

Etapas opcionais expansíveis: marcação por jato de tinta, teste de hermeticidade (para chaves com gás SF₆); teste de ciclo de envelhecimento na sala de envelhecimento. Podem ser selecionadas conforme a demanda de produção, adaptando‑se à fabricação de diferentes modelos de chave de poste.

Observação sobre a sala de envelhecimento: a sala de envelhecimento é uma área fechada independente associada à linha de montagem para chave de poste. Dispõe de múltiplos postos especiais para execução de testes de envelhecimento com ciclos contínuos de manobra liga‑desliga com alimentação elétrica em lote, simulando condições de operação frequente em ambiente externo. Revela eficazmente problemas ocultos como travamento de mecanismo, anomalia de bobina e defeitos de circuito secundário. Trata‑se de um processo essencial de triagem de confiabilidade para melhorar a taxa de produtos bons da chave de poste que sai da fábrica. Todo o transporte de entrada e saída de peças da sala de envelhecimento é agendado de forma inteligente pelo sistema RGV, sem necessidade de intervenção manual.

3 Principais parâmetros técnicos

Observação: a sala de envelhecimento é uma unidade independente associada à linha de produção de chave de poste. A fonte de alimentação para envelhecimento, quantidade de postos e número de ciclos podem ser configurados sob medida conforme a demanda de capacidade do cliente.
