Visão geral
O painel de chave de alta tensão é um equipamento primário essencial integrado dos sistemas de distribuição, amplamente utilizado em subestações e salas de distribuição de empresas industriais e minerais. Ele realiza a distribuição de energia da rede elétrica, proteção de linhas e controle de interrupção de falhas. Os produtos principais incluem painel de chave tipo meio‑posição KYN28‑12 e painel de anel XGN. Esses painéis possuem grande quantidade de peças, com processos complexos de montagem de componentes, fiação secundária e instalação de barramento de cobre. Exigem alta precisão de montagem, consistência de fiação e controle rigoroso dos processos. O modo tradicional de montagem manual em bancadas independentes apresenta alta intensidade de trabalho no deslocamento dos painéis, fluxo de processo desorganizado, qualidade de montagem instável e falta de rastreabilidade dos dados de teste. Não consegue mais atender às demandas de fabricação padronizada em larga escala dos painéis de chave.

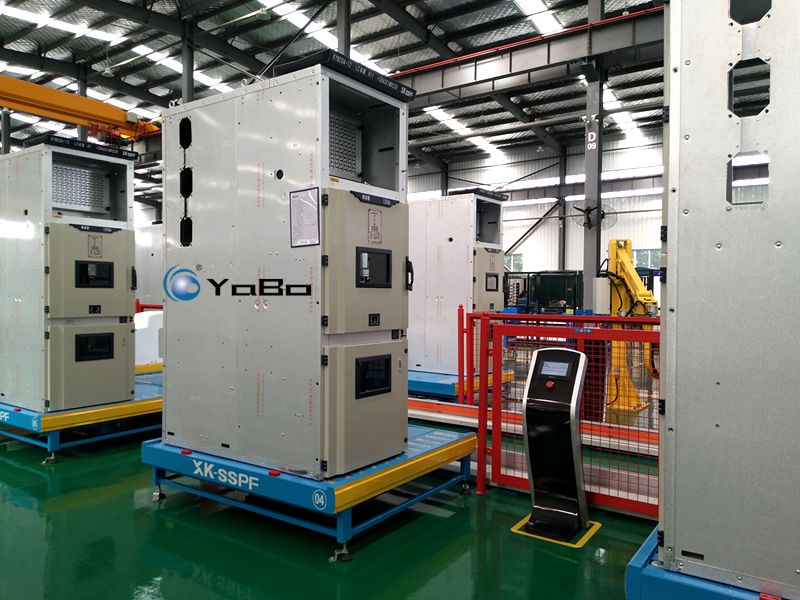

Esta linha de produção de painel de chave foi desenvolvida especialmente para equipamentos integrados de alta tensão internos. Trata‑se de uma linha de montagem dedicada, integrada e padronizada para painel de chave. Adota sistema de transporte com bandejas de ferramentas de corrente tripla velocidade. Realiza montagem prévia, instalação de componentes, montagem de barramento de cobre, fiação secundária, ajuste mecânico e detecção energizada para painéis de chave da série KYN28‑12, XGN, suportando produção mista de múltiplos modelos de painéis. Esta linha de montagem de painel de chave é equipada com bandejas de ferramentas de alta carga, com opção de mecanismo giratório de 360°, dispositivo de içamento por posto, interfaces integradas de ar comprimido e energia elétrica. O transporte da linha realiza o fluxo automático dos painéis entre os postos, reduzindo a intensidade de trabalho de movimentação, padronizando os procedimentos de montagem e melhorando a consistência de montagem dos painéis de chave, atendendo à demanda de produção em larga escala.
Toda a linha de produção de painel de chave adota o modelo de montagem colaborativa homem‑máquina: a instalação de componentes, fiação e montagem de barramento são executadas por operadores. A linha de corrente tripla velocidade realiza o transporte e posicionamento preciso dos painéis. Pode ser conectada ao carrinho RGV sobre trilhos para transportar os painéis até a área independente de inspeção. Esta linha de montagem de painel de chave executa todo o fluxo funcional: transporte e posicionamento de painéis, suporte por ferramentas, fornecimento de energia por posto e proteção de segurança, garantindo a confiabilidade de fábrica dos painéis de chave.
2 Fluxo do processo
Esta linha de montagem de painel de chave tem como corpo principal uma linha fechada de montagem com corrente tripla velocidade. As bandejas de ferramentas circulam na linha, e as bandejas vazias retornam automaticamente ao posto de carregamento pela linha de retorno inferior para garantir produção contínua.
Posto de carregamento de painel: com guindaste ou dispositivo de içamento de posto, o invólucro do painel de chave é içado para a bandeja de ferramentas de alta carga. A ferramenta executa o travamento mecânico de posicionamento para garantir a precisão nas etapas seguintes. É a primeira operação padronizada da linha de produção de painel de chave.
Posto de pré‑tratamento do painel: limpeza interna do painel, pré‑montagem de acessórios e instalação de componentes de aterramento, preparando o painel para as etapas seguintes.
Posto de pré‑montagem do mecanismo: montagem de trilhos do disjuntor, mecanismo de intertravamento e mecanismo de operação, além de ajuste mecânico preliminar, consolidando o desempenho mecânico do painel de chave.
Posto de montagem de componentes: instalação de transformadores de medição, relés, instrumentos, indicadores de tensão e outros componentes. O torque dos parafusos é rigorosamente controlado para garantir fixação confiável.
Posto de montagem de barramento de cobre: corte e montagem de barramento de cobre, controle de torque e proteção de isolamento, garantindo capacidade de condução e isolamento do circuito de alta tensão.
Posto de fiação secundária: fiação dos circuitos secundários e ligação nos terminais. O mecanismo giratório permite girar o painel para montagem sem ângulos mortos, atendendo aos requisitos detalhados do processo da linha de montagem de painel de chave.
Posto de ajuste mecânico: ajuste da entrada e saída do disjuntor, lógica de intertravamento e mecanismo da porta. São realizados ciclos repetidos de manobra liga‑desliga para verificar as características mecânicas do painel.
Etapa de transporte pelo RGV: esta linha de produção de painel de chave suporta fluxo de processo flexível. O RGV transporta os painéis diretamente para o posto de teste de alta tensão para os testes de fábrica.
Posto de teste energizado [área isolada com cerca de segurança]: realização de teste de resistência de circuito, teste de tensão suportável por isolamento e verificação de continuidade do circuito secundário. Todos os dados de teste podem ser integrados ao sistema de computador superior para armazenamento e rastreabilidade da produção. Constitui o elo central de controle de qualidade da linha de montagem de painel de chave.
Posto de reinspeção: verificação de aperto dos parafusos, revisão das conexões do barramento, inspeção visual e validação repetida do movimento mecânico para controle completo da qualidade de montagem.
Posto de saída do produto acabado: os painéis qualificados são içados da linha para estoque; os não conformes são separados para reparo. As bandejas vazias retornam automaticamente ao posto de carregamento pela linha de retorno inferior da corrente tripla velocidade para iniciar um novo ciclo, garantindo operação contínua da linha de produção de painel de chave.
Etapas opcionais expansíveis: marcação por jato de tinta, teste de hermeticidade, que podem ser selecionadas conforme demanda de produção.
3 Principais parâmetros técnicos
| Item | Indicador técnico |
|---|---|
| Produtos compatíveis | Painéis de chave de alta tensão internos como KYN28‑12 e painel de anel XGN; compatível com fabricação dos modelos principais de painel de chave |
| Formato da linha | Linha principal de corrente tripla velocidade + carrinho RGV sobre trilhos; operação na camada superior, retorno de bandejas na camada inferior; RGV conecta‑se à área independente de teste; linha de montagem integrada inteligente para painel de chave |
| Corrente de transmissão | Corrente de tripla velocidade |
| Carrinho RGV | Capacidade de carga ≥1000 kg; operação sobre trilhos; transferência automática com bandejas da linha; velocidade variável por frequência; com travamento de posicionamento; suporte a agendamento para múltiplos pontos; adaptado às demandas de transporte transversal da linha de produção de painel de chave |
| Carga nominal da bandeja de ferramentas | ≥1000 kg |
| Configuração da ferramenta | Bandeja de alta carga, opção de mecanismo giratório manual / elétrico de 360°, mecanismo de travamento de posicionamento do painel; adaptado às operações de montagem em múltiplos ângulos do painel de chave |
| Configuração por posto | Cada posto dispõe de conexão de ar comprimido, tomada AC220V e interface de sinal; postos chave possuem painel touch screen; atendem a todas as demandas de processo da linha de montagem de painel de chave |
| Modo de acionamento | Acionamento por motor de frequência variável para linha de corrente tripla velocidade; acionamento independente de frequência variável para RGV; velocidade ajustável, operação estável e baixo ruído |
| Velocidade de operação da linha | Linha de corrente tripla velocidade: 0,5‑3 m/min ajustável; velocidade de deslocamento do RGV: 5‑20 m/min ajustável |
| Precisão de posicionamento por posto | Linha de corrente tripla velocidade: ±1,5 mm; precisão de alinhamento do RGV: ±2 mm, garantindo precisão de montagem |
| Configuração de segurança | Cerca metálica de isolamento na área de teste, botões de parada de emergência, guinchos de içamento por posto, proteção fotoelétrica; proteção anti‑colisão e limitadores de curso do RGV; garantia abrangente da segurança operacional da linha de produção de painel de chave |
| Capacidade teórica por turno | 4‑8 unidades / 8h (variável conforme modelo do painel e configuração de mão‑de‑obra) |
| Ambiente de trabalho | Ambiente interno de oficina, temperatura de 0‑45 °C |
| Demanda de alimentação elétrica | AC380V±10%, potência total aproximada de 30‑50 kW (inclui potência do sistema RGV) |
| Demanda de ar comprimido | Ar comprimido de 0,5‑0,7 MPa |
| Modo de linha | Linha de montagem flexível colaborativa homem‑máquina para painel de chave; suporte à troca rápida de múltiplos modelos; adaptada à produção padronizada em lote |
Observação: todos os parâmetros como quantidade de postos e ciclos de operação podem ser configurados sob medida conforme a demanda de capacidade do cliente.
