Visão geral

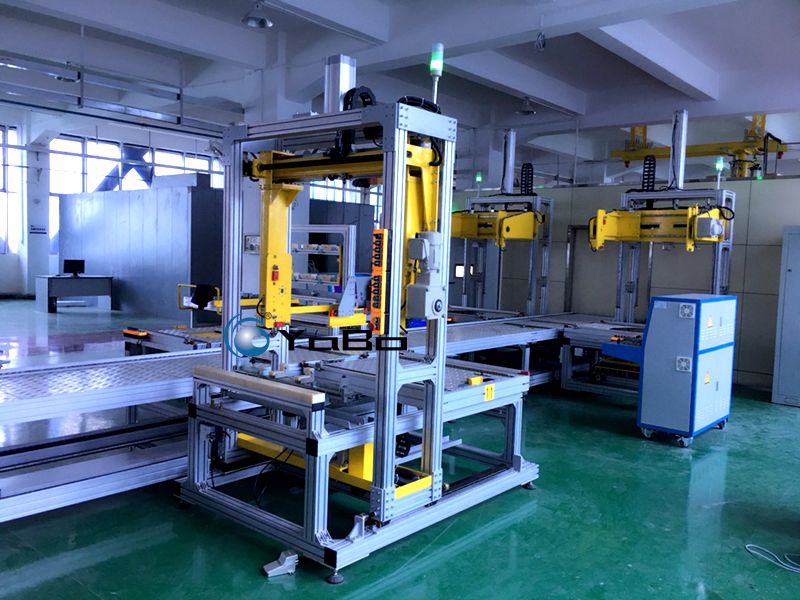

A linha inteligente de montagem de disjuntor a vácuo de alta tensão é um sistema de montagem automatizado para fabricação de disjuntores a vácuo de alta tensão. Diferente da linha simples com esferas giratórias de movimentação manual, esta solução adota sistema de transporte por corrente de velocidade dupla, integrado com múltiplas estações robóticas de deslocamento servo‑motorizado de três eixos. A linha realiza o transporte automático das peças sobre paletes, posicionamento preciso nos postos, operações de montagem, prensagem e manipulação auxiliadas por robôs, reduzindo a intensidade de mão‑de‑obra manual, melhorando a consistência da montagem e o ritmo produtivo. Todo o sistema é controlado por PLC, com sinalização luminosa de status em cada posto, permitindo rastreabilidade de processo e adaptação para diferentes modelos de disjuntores a vácuo de alta tensão.
Esta linha linha de produção de disjuntor a vácuo de alta tensão possui estrutura modular em perfis de alumínio, layout flexível, fácil ajuste e manutenção. É amplamente utilizada na montagem de disjuntores a vácuo para painéis de alta tensão, cobrindo os processos de montagem mecânica, ajuste, teste e marcação. Comparado com linhas de montagem manuais tradicionais, aumenta significativamente o grau de automação, reduz erros humanos e garante a qualidade do produto final.
2 Fluxo do processo
Esta linha de montagem de disjuntor a vácuo de alta tensão utiliza o sistema de corrente de velocidade dupla como meio principal de transporte. Os paletes com o corpo do disjuntor se deslocam automaticamente entre os postos, com bloqueio e posicionamento automático em cada estação de trabalho.
Posto de carregamento de peça: o corpo do disjuntor a vácuo é colocado sobre o palete de transporte, o palete entra na linha de corrente de velocidade dupla.
Postos de montagem automatizados: cada estação é equipada com robô de deslocamento servo‑motorizado de três eixos (eixos X, Y, Z). O robô realiza agarramento, transporte, alinhamento e operações de prensagem de componentes do disjuntor. O palete é bloqueado e posicionado com alta precisão durante a operação.
Posto de montagem auxiliar manual: operações complementares de montagem realizadas por operadores, com auxílio da estrutura da estação.
Posto de teste e inspeção: execução de testes mecânicos e elétricos do disjuntor a vácuo, coleta de dados de teste pelo sistema superior.
Posto de saída do produto acabado: os produtos aprovados saem da linha, peças não conformes são separadas para reparo. Os paletes vazios retornam automaticamente pela linha de retorno para o início do ciclo produtivo.
Processos opcionais expansíveis: marcação por jato de tinta, gravação a laser, teste de resistência dielétrica, podendo ser adicionados conforme requisitos do cliente.
3 Principais parâmetros técnicos
| Item | Indicador técnico |
|---|---|
| Produtos compatíveis | Diversos modelos de disjuntores a vácuo de alta tensão |
| Formato da linha | Sistema de transporte por corrente de velocidade dupla + múltiplas estações robóticas servo‑motorizadas de três eixos, estrutura modular em perfis de alumínio, linha de montagem de disjuntor a vácuo de alta tensão inteligente integrada |
| Meio de transporte | Corrente de velocidade dupla, com paletes de transporte, função de bloqueio e posicionamento automático nos postos |
| Sistema robótico de estação | Módulo servo‑motorizado de três eixos X/Y/Z, para agarramento, manipulação e prensagem de componentes |
| Precisão de posicionamento do palete | ±0,2 mm |
| Velocidade da linha de transporte | 0‑8 m/min ajustável |
| Configuração por posto | Cada posto dispõe de sinalização luminosa de status, botão de parada de emergência, interfaces de ar comprimido e tomada AC220V/380V |
| Modo de acionamento | Controle geral por PLC, comunicação com sistema superior para rastreabilidade de dados |
| Capacidade teórica por turno | Conforme modelo do disjuntor e processo de montagem |
| Ambiente de trabalho | Ambiente interno de oficina, temperatura de 0‑45 °C |
| Demanda de alimentação elétrica | AC380V±10%, potência total definida conforme quantidade de postos |
| Demanda de ar comprimido | Ar comprimido de 0,5‑0,7 MPa |
| Modo de linha | Linha de montagem de disjuntor a vácuo de alta tensão flexível modular, com transporte automático e robôs auxiliares de montagem, suporta produção mista de múltiplos modelos, adequada para produção em larga escala e padronizada da linha de produção de disjuntor a vácuo de alta tensão |
Observação: quantidade de postos, curso e capacidade dos robôs servo‑motorizados, layout da linha podem ser configurados conforme os requisitos de processo e dimensões dos produtos do cliente.
