1 Visão geral
Este documento apresenta uma completa linha de montagem de inversores, também conhecida como linha de produção de inversores. A linha é equipada com sistema de transporte RGV sobre trilhos instalados no piso da oficina. Diferente das linhas convencionais com bancadas fixas, os paletes que suportam os corpos dos inversores são transportados automaticamente entre os postos por meio dos carrinhos RGV sobre trilhos.

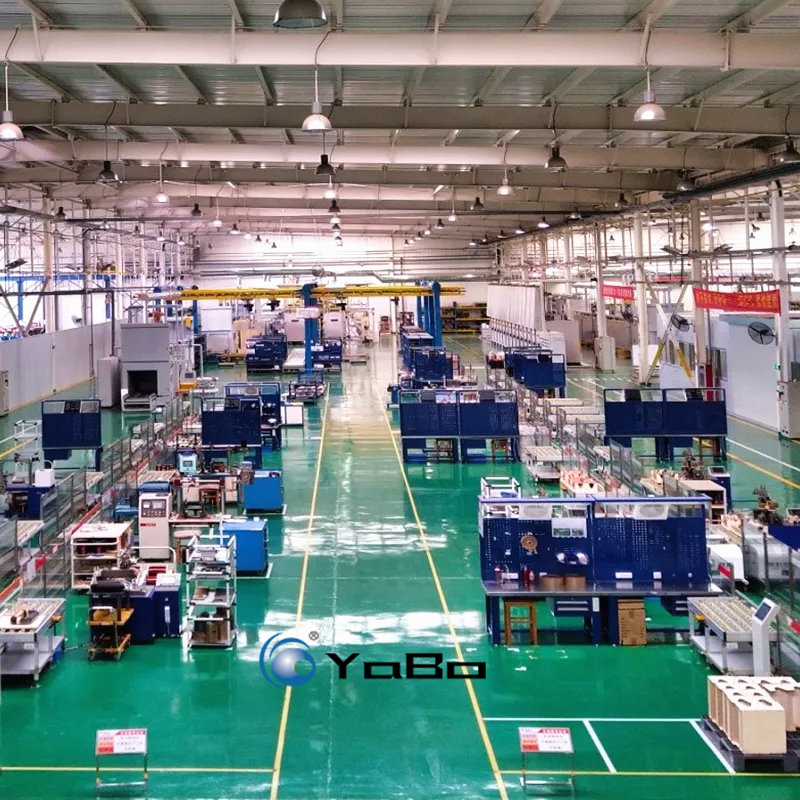

A linha de montagem de inversores conta com múltiplas estações de trabalho modulares dispostas dos dois lados do corredor central. Cada posto vem equipado com bancada de montagem, gabinete elétrico, tela de operação, dispositivos de fixação e estruturas de proteção de segurança. O piso em epóxi com marcações de área define claramente as rotas de transporte e as zonas de operação.
Toda a linha de produção de inversores é gerenciada de forma centralizada por PLC superior. Os carrinhos RGV realizam a chamada automática dos postos, o transporte dos paletes e o posicionamento preciso das peças. O equipamento suporta montagem, fiação, ajuste e teste de diversos modelos de inversores. O layout modular das estações permite adaptação rápida às alterações de processo e mudança de modelos de produto, garantindo rastreabilidade de todos os dados do fluxo produtivo, reduzindo falhas causadas por operação manual e melhorando a eficiência e a qualidade de produção de toda a linha de montagem de inversores.
2 Fluxo do processo
Nesta linha de montagem de inversores, os carrinhos RGV sobre trilhos executam todo o transporte dos paletes entre os postos de processo.
- Posto de carregamento: Realiza a fixação dos componentes e do corpo do inversor no palete de transporte. O RGV desloca o palete para o primeiro posto de montagem.
- Posto de montagem mecânica: Executa a montagem da carcaça, dissipadores de calor e demais peças estruturais do inversor. O RGV efetua o travamento do palete para manter a estabilidade de posicionamento durante a operação.
- Posto de montagem elétrica e fiação: Realiza a instalação de placas eletrônicas e componentes de potência, além da execução da fiação interna do equipamento.
- Posto de teste funcional: Efetua testes de desempenho elétrico, ajuste de parâmetros e validação do desempenho geral do inversor.
- Posto de inspeção final: Realiza inspeção visual do produto acabado e verificação geral da qualidade.
- Posto de descarregamento: Os produtos aprovados são retirados para a etapa de embalagem; as peças não conformes são encaminhadas para a área de reparo. O palete vazio é transportado pelo RGV de volta ao início da linha para iniciar um novo ciclo de produção.
Módulos de processo expansíveis opcionais: marcação a laser, teste de rigidez dielétrica, teste de grau de proteção IP. Novos postos podem ser adicionados conforme as necessidades do projeto.
3 Principais parâmetros técnicos
| Item | Indicador técnico |
|---|---|
| Produtos compatíveis | Diversos modelos de inversores |
| Formato da linha | Linha de montagem de inversores com transporte RGV sobre trilhos, múltiplas estações modulares dispostas nos dois lados do corredor central |
| Meio de transporte | Carrinho RGV sobre trilhos no piso, com função de chamada automática de postos, transporte e posicionamento automático de paletes |
| Precisão de posicionamento do RGV | ±2 mm |
| Velocidade de deslocamento do RGV | 0‑12 m/min, ajustável |
| Configuração de cada posto | Bancada de montagem, gabinete elétrico, tela de operação, dispositivo de fixação, botão de parada de emergência, estrutura de proteção de segurança |
| Modo de controle | Controle centralizado por PLC, compatível com sistema de gestão de produção para rastreabilidade completa dos dados de processo |
| Capacidade teórica por turno | Definida conforme o modelo do inversor e o processo de montagem |
| Ambiente de trabalho | Oficina coberta, temperatura de operação 0‑45 ℃, piso de epóxi resistente ao desgaste |
| Demanda de alimentação elétrica | AC380V±10%, potência total definida pela quantidade de carrinhos RGV e número de postos |
| Demanda de ar comprimido | 0,5‑0,7 MPa |
| Características da linha | Linha de produção de inversores modular com transporte automático RGV, layout ajustável. Suporta produção mista de múltiplos modelos, ideal para fabricação padronizada em larga escala |
Observação: A quantidade de carrinhos RGV, número de postos, configuração das funções de teste e layout geral da linha podem ser customizados de acordo com as condições de processo e as dimensões dos produtos do cliente.
